DT-13/160同步继电器参数及安装尺寸-上海上继科技有限公司

一、DT-13/160同步继电器的触点容量

当电压为在220V以下电流在2A以下时. 在具有电感性负荷的直流电路(时间常数为5±0.75 ms)中触点的断开功率为50W;在交流电路中触点的断开功率为250VA。

二、DT-13/160同步继电器的介绍

同步检查继电器是在系统侧和待并侧各取一相电压（只要是同一相即可），把两个电压向量尾部相连，在这两个向量的头部接上一个电压继电器，反映出两个向量的差值。

当两侧电压幅值不等时，这个继电器动作，断开合闸回路。
      当两侧电压相位不同时，这个继电器动作，断开合闸回路。

当两侧频率不等（幅值相等）时，这个继电器只在向量重回的瞬间释放，其他时刻动作。

只有电压幅值，频率，相位都符合要求，两侧的电压向量几乎重回，这个继电器才能保持释放状态，接通合闸回路，此时只要手动或自动合闸，发出合闸脉冲，就可以完成同期并列。

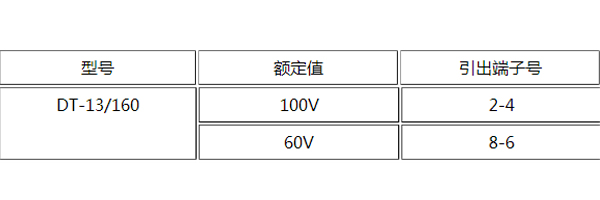

三、DT-13/160同步继电器的参数

1.返回系数:不大于0.8。在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作;

2.功率消耗:不大于3.5VA。

3.介质强度:导电部分对于非帯电金属的介质强度耐受50Hz交流电,电压2KV历时1min。

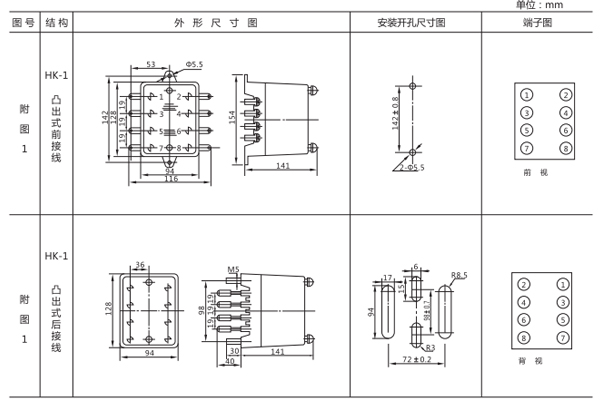

四、DT-13/160同步继电器的安装尺寸

DT-13采用HK-1壳体，如图所示
