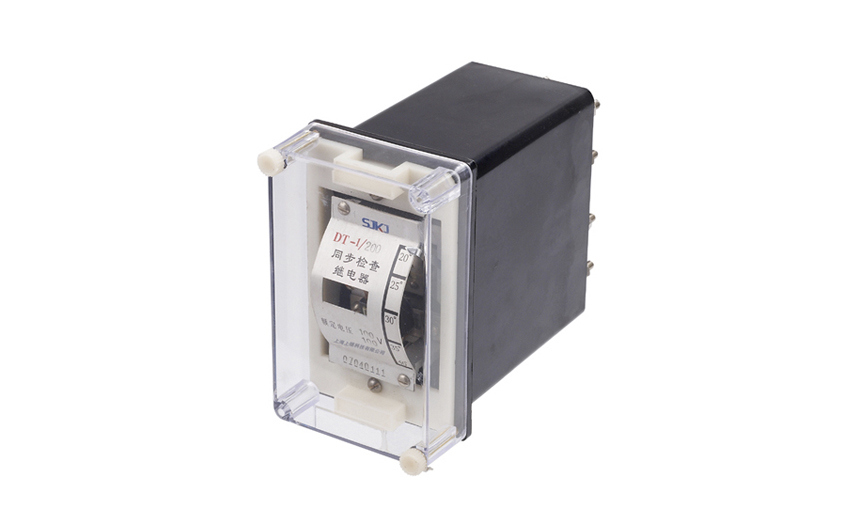

一、DT-1/130同步继电器的介绍

同步检查继电器是在系统侧和待并侧各取一相电压（只要是同一相即可），把两个电压向量尾部相连，在这两个向量的头部接上一个电压继电器，反映出两个向量的差值。

当两侧电压幅值不等时，这个继电器动作，断开合闸回路。
      当两侧电压相位不同时，这个继电器动作，断开合闸回路。

当两侧频率不等（幅值相等）时，这个继电器只在向量重回的瞬间释放，其他时刻动作。

只有电压幅值，频率，相位都符合要求，两侧的电压向量几乎重回，这个继电器才能保持释放状态，接通合闸回路，此时只要手动或自动合闸，发出合闸脉冲，就可以完成同期并列。

二、DT-1/130同步继电器的开孔尺寸

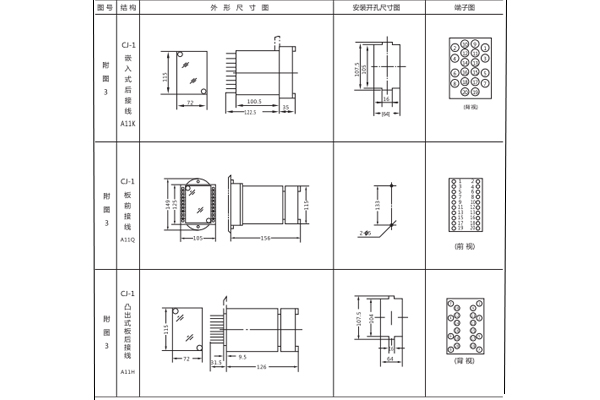

DT-A11壳体，如图所示

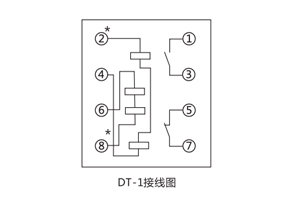

三、DT-1/130同步继电器的接线图

四、DT-1/130同步继电器的技术参数

在额定电压下,当电压向量间的相角差在20°~40°范围内时继电器动作。

1.返回系数:不小于0.8。

2.整定刻度误差:不大于±7.5%。同步

3.动作值 一致性:不大于6%。

4.功率消耗:不大于3VA。

5.介质强度:导电部分对于外壳的绝缘耐受2000V,50Hz交流电,历时1min。

6.触点容量:当电压为220V,电流为2A时,在具有电感性负荷的直流电路中(时间常数为5±0.75ms),触点的断开功率为50W,在交流电路中触点的断开功率为250VA。
