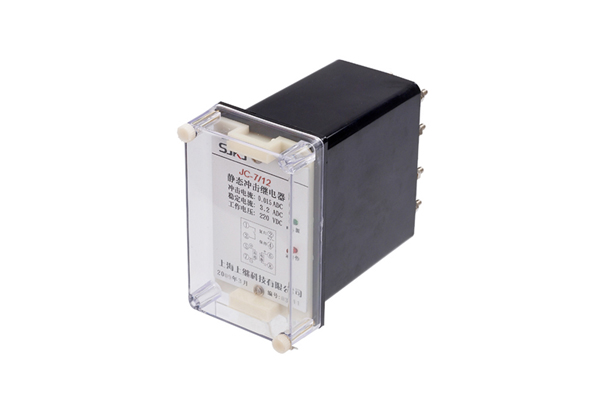

JC-7/12冲击继电器参数及开孔尺寸-上海上继科技有限公司

一、JC-7/12冲击继电器的特点

抗纹波干流能力强,灯丝的冷态电阻与热态电阻差引起的电流突減不会使继电器误返回 。

二、JC-7/12冲击继电器的触点容量

在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

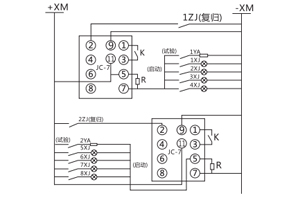

三、JC-7/12冲击继电器的电器典型接线图

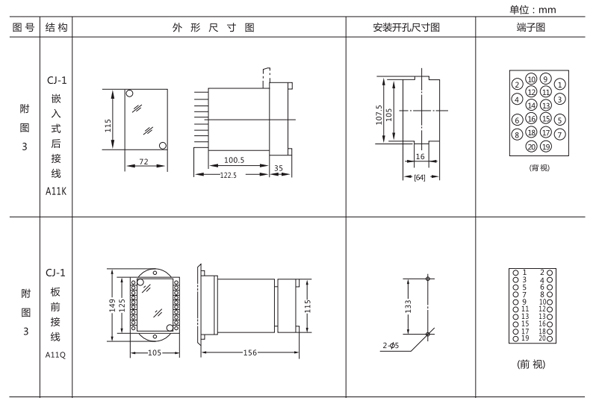

四、JC-7/12冲击继电器的开孔尺寸

JC-7采用A11壳体，如图所示

五、JC-7/12冲击继电器的参数

1.额定直流辅助电压;220V、110V、48V。

2.动作及返回电流：100mA

3.**长期稳定电流：0.6A

4.延长时间: 2-10s,连续可调。

5.延时功能：无

6.介质强度:产品各导电端子连在一起 ,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
