JC-2冲击继电器技术数据及开孔尺寸-上海上继科技有限公司

一、JC-2冲击继电器的概述

JC-2冲击继电器应用于在直流操作的继电保护及控制回路中作为集中信号的主要元件。

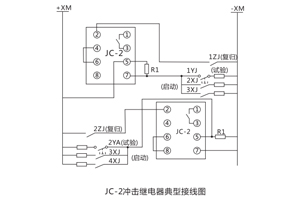

二、JC-2冲击继电器的接线图

三、JC-2冲击继电器的技术数据

1.额定直流电压:220V、110V、48V、24V。冲击动作电流及冲击返回电流IC=0.1A,不受稳定电流∑IC的限制。

2.**长期稳定电流: ∑IC max=2A。

3.功率消耗: ∑IC=2A时不大于4W。

4.触点容量:在电压不超过220V,电流不超过lA时可断开直流有感负荷(时间常数为5±0.75ms)为20W。

5.介质强度  在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象。

四、JC-2冲击继电器的开孔尺寸

JC-2采用A11壳体，如图所示
