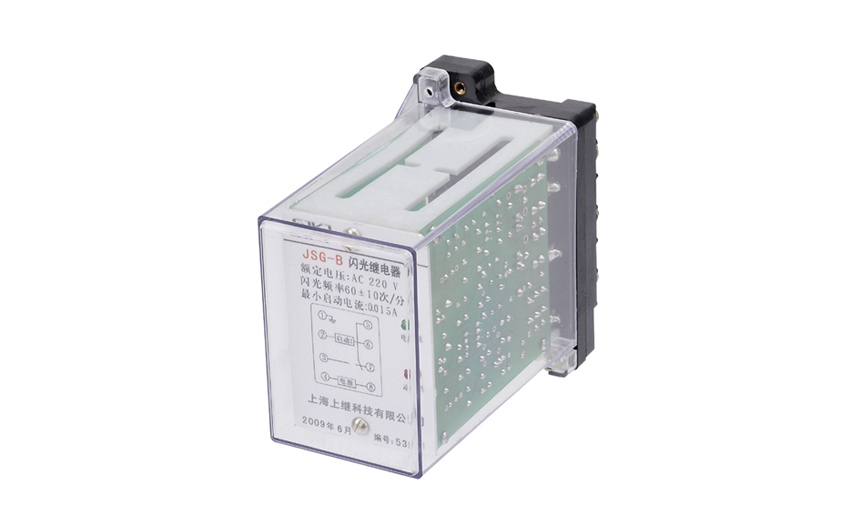

一、JSG-B闪光继电器的结构特点

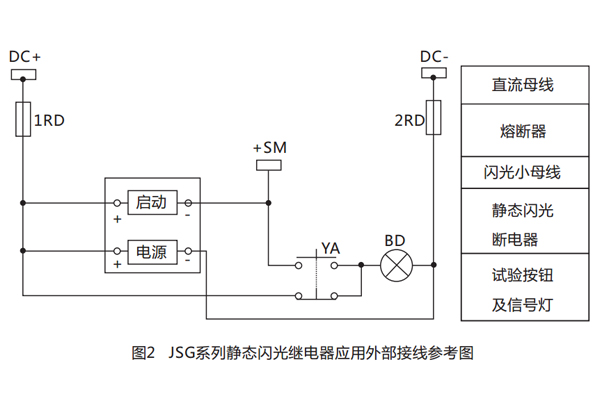

本继电器采用进口集成电路等电子元器件，闪光频率稳定，不受闪光路数的影响；既可启动LED节能型信号灯，又可启动常规白 炽灯型信号灯；功耗小、工作可靠，启动电流范围宽,是目前电力系统中理想的更新换代产品。 JSG系列闪光继电器外引脚功能图（见图２）

注：本继电器DC220V匹配信号灯内阻为15kΩ~20kΩ

                     DC110V匹配信号灯内阻为5kΩ~10kΩ

                     DC48V匹配信号灯内阻为2kΩ~4kΩ

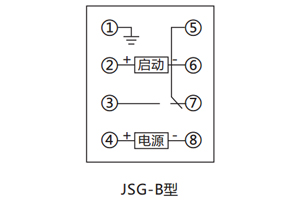

二、JSG-B闪光继电器的接线图

三、JSG-B闪光继电器的开孔尺寸

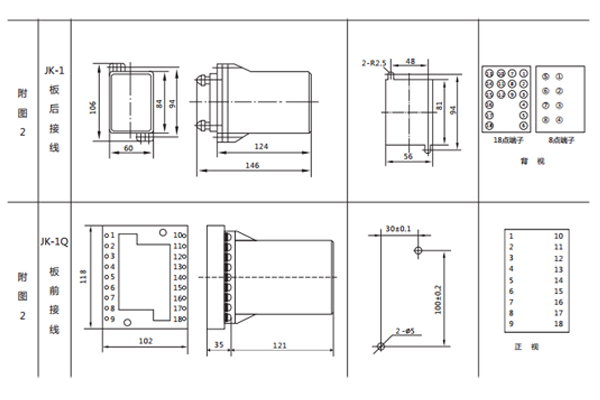

JSG-B采用JK-1壳体，如图所示

四、JSG-B闪光继电器的参数

1、闪光频率：60±10次／分。

2、最小启动电流：0.01A，**稳定电流：2A

3、功率消耗：

a、工作回路功率消耗：DC48V时≤1.5W；DC110V时≤3W；DC220V时≤5.5W

b、启动回路功率消耗：启动直流电流为2A时≤5.5W。

4、继电器的启动和执行由小型大功率继电器完成。
