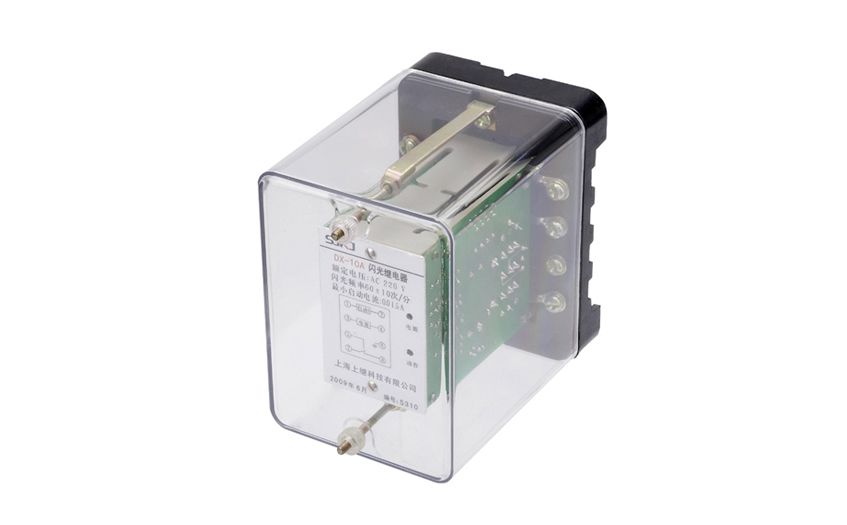

DX-10A闪光信号继电器技术数据及接线图-上海上继科技有限公司

一、DX-10A闪光信号继电器的应用范围

DX-10A闪光继电器用于电力系统断路器的位置信号灯不对应闪光，该继电器是为了适应当前推广使用发光二极管节能指示灯而设计。但也可通用于原有的各类白炽指示灯，是DX-1、DX-3型闪光继电器的更新换代产品。由于该继电器的适应能力强，起动电流小 (10mA)特点，故也是其它各种报警电路中理想的报警继电器。

二、DX-10A闪光信号继电器的技术数据

●继电器额定电压：直流220V或110V(交流220V或110V)。

●继电器闪光频率：每分钟100±30次可整定。

●继电器触点负载能力：220VAC、3A继电器最小起动电流10mA。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。

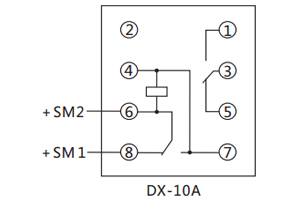

三、DX-10A闪光信号继电器的接线图

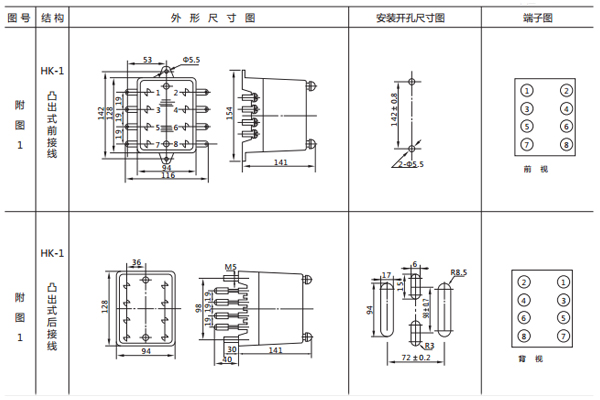

四、DX-10A闪光信号继电器的开孔尺寸

采用HK-1壳体，如图所示
