DX-3闪光信号继电器参数及开孔尺寸-上海上继科技有限公司

一、DX-3闪光信号继电器的应用范围

DX-3闪光继电器用作信号指示之用，当被保护系统发生故障时，主保护继电器动作时，通过闪光继电器的接点控制各种灯光信号。

二、DX-3闪光信号继电器的参数

●额定值：DC 220V、110V、48V；AC 220V、110V。

●闪光频率：每分钟40~80次。

●动作值：不大于70％额定值。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压，历时1分钟试验，而无绝缘击穿或闪络现象。

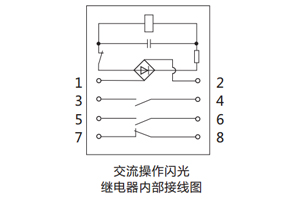

三、DX-3闪光信号继电器的接线图

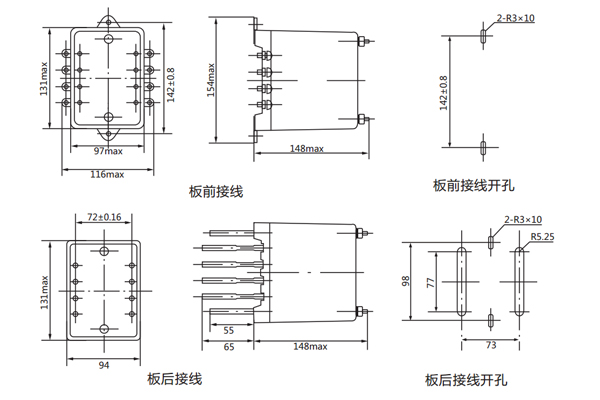

四、DX-3闪光信号继电器的开孔尺寸
