DX-115信号继电器特点及开孔尺寸-上海上继科技有限公司

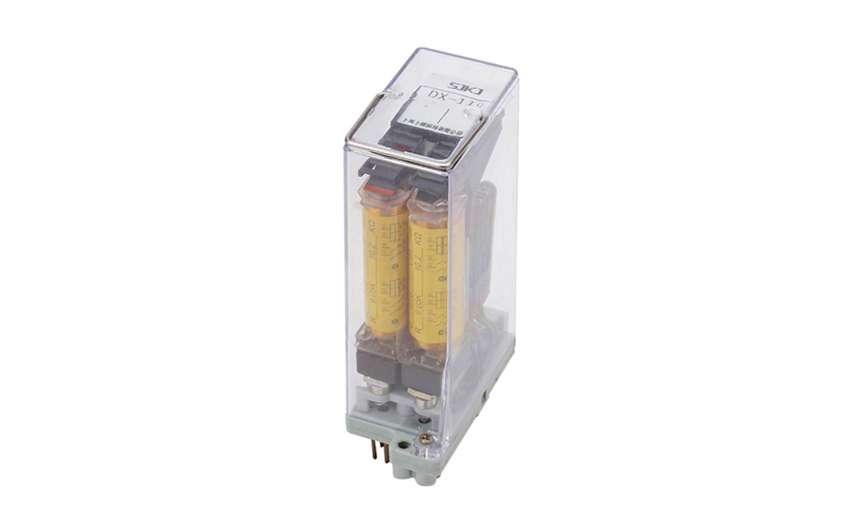

一、DX-115信号继电器的作用

DX-115信号继电器用于电力系统二次回路及工业化控制回路中、作为故障指示及报警之用。

二、DX-115信号继电器的特点

1 外壳采用引进的Combiflex凸出式模数化插入结构。

2 信号牌为四条横条显示。颜色有红黄二种，显示清晰视角宽广。

3 具有机械掉牌信号，磁保持，电复归。

4 一个安装单元中可装二个继电器单元。

5 线圈为直流激磁。

三、DX-115信号继电器的参数

1、动作值：电压型<70％额定值；电流型<90％额定值。

2、复归值：<70％额定复归电压值。

3、动作时间：电压型30ms，电流型2倍额定电流为15ms。

4、线圈功耗：电压型≤1.5W，电流型≤0.1W，复归电压≤2W

5、电流型线圈能长期通入250％额定电流。

6、电流型动作掉牌的最短脉冲时间为40ms。

7、绝缘耐压：50Hz，1min，2kV；线圈与线圈间为lkV。

8、冲击电压：5kV。

9、能耐受5-15Hz中等震级的地震波冲击。

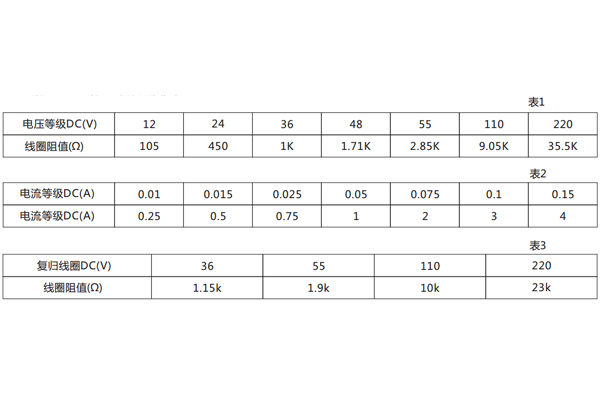

10、额定电压、额定电流及线圈阻值。

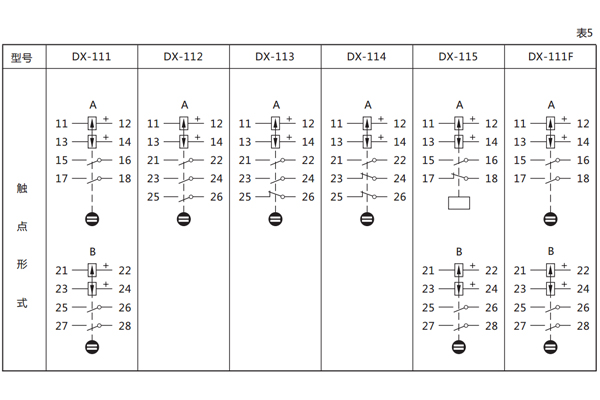

四、DX-115信号继电器的触点规格

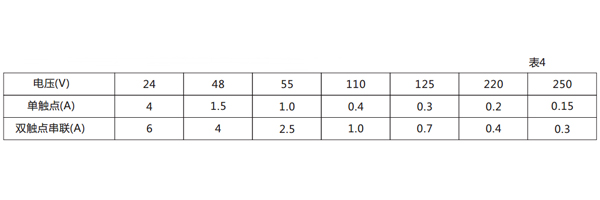

五、DX-115信号继电器的触点断开容量

DC当L/R≤40ms，250V，2A，50W。AC 250V，5A（COSφ=0.4）500VA。 如果增加触点断开容量可按表5内数据将触点串联。

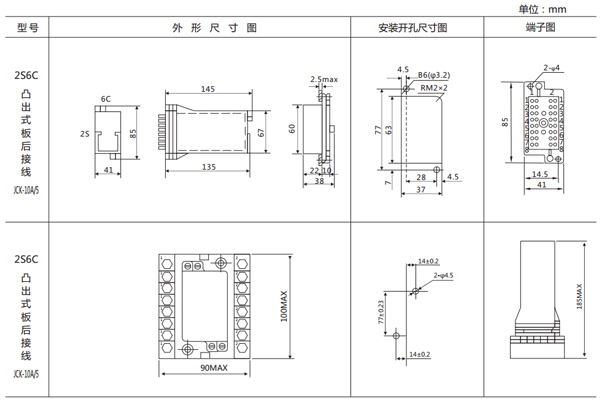

六、DX-115信号继电器的开孔尺寸
