DX-8E信号继电器接线图及开孔尺寸-上海上继科技有限公司

一、DX-8E信号继电器的应用范围

DX-8E信号继电器用于继电保护线路中，作为直流回路动作指示用。

二、DX-8E信号继电器的结构特点

DX-8E信号继电器工作原理为电磁型拍合式。掉牌信号，手动复归，3动合触点断电的机械保持，信号指示断电后能保持。采用JCK11／5壳体，有凸出式前接线及后接线。

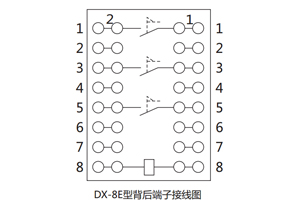

三、DX-8E信号继电器的接线图

四、DX-8E信号继电器的开孔尺寸

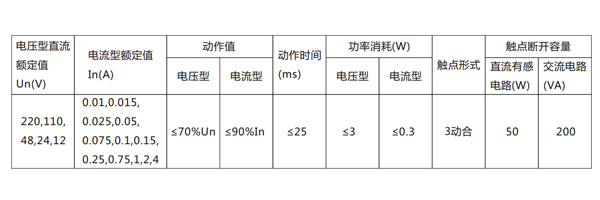

五、DX-8E信号继电器的参数

DX-8E信号继电器主要技术数据见表。
