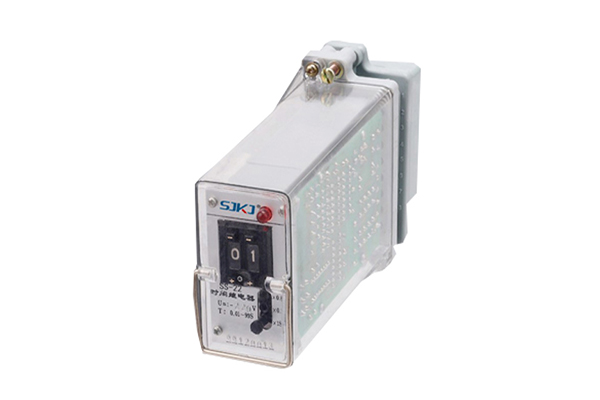

SS-22/1时间继电器应用范围及主要技术参数-上海上继科技有限公司

一、SS-22/1时间继电器主要应用范围

SS-22/1时间继电器可用在交、直流操作的各种保护及自动控制电路中,特别是要求延时准确和需要功耗很低而整定范围甚宽的场合。

二、SS-22/1时间继电器概述：

时间继电器（time relay）是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

三、SS-22/1时间继电器主要技术参数：

·额定电压:直流48V、110V、220V;交流48V、100V、110V、127V、220V、380V。

·动作电压:直流不大于70%额定电压;交流不、大于75%额定电压。

·返回电压:不小于5%额定值。

·整定误差:不大于±1%**整定值。

·延时一致性:不大于0.2%**整定值。

·延时范围: 0.1~99.9s(级差0.1s)、 l ~999s(级差1s)、 10~9990s(级差10s)、 100~99900s(级差100s)

·功率消耗:不大于5.5W

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

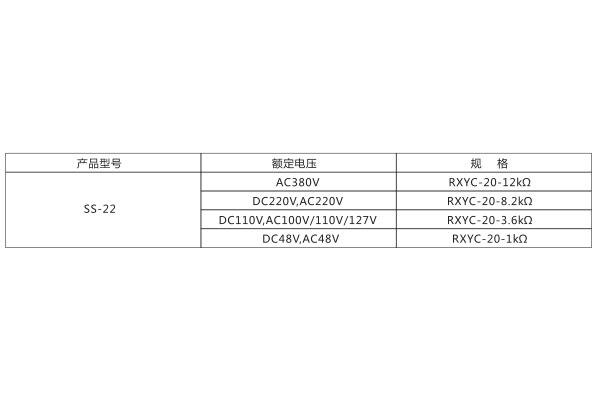

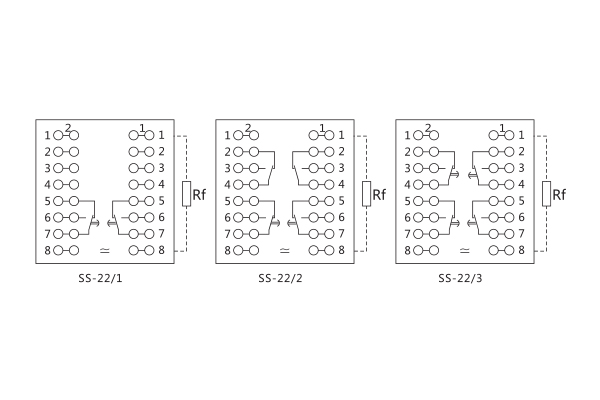

四、SS-22/1时间继电器接线图:

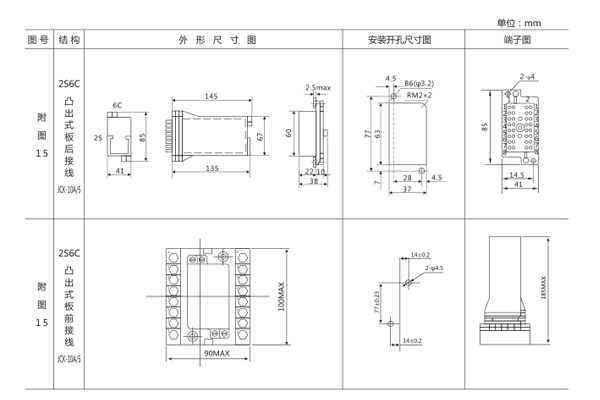

五、SS-22/1时间继电器外形及开孔尺寸：

六、SS-22/1时间继电器工作原理：

在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单,但准确度较低。

当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
