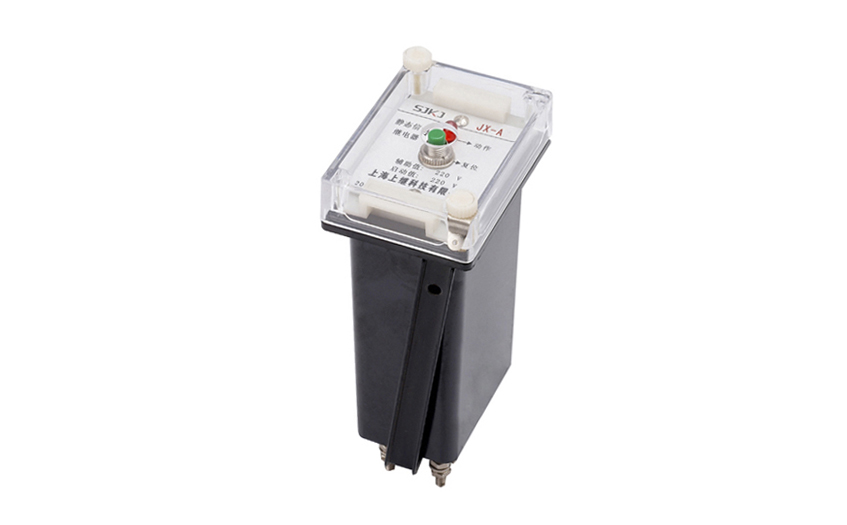

JX-A/2B信号继电器参数及开孔尺寸-上海上继科技有限公司

一、JX-A/2B信号继电器的原理

一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。

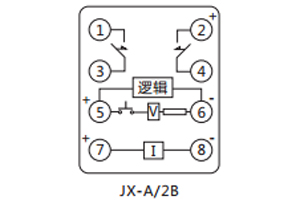

二、JX-A/2B信号继电器的接线图

三、JX-A/2B信号继电器的参数

1.额定值

电压型额定工作电压：DC220V、110V; 交流信号继电器可根据客户要求定做。

电流型额定工作电流：10mA~2A；如有特殊要求可定做。

2.动作值

电压型：不大于70%额定电压；

电流型：不大于90%额定电流。

3.动作时间：在额定工作状态不大于20mS。

4.触点容量

继电器输出电器的触点断开电压不大于250V，时间常数为5±0.75mS的直流有负荷电路为50W，电压不大于250V的交

流电路（功率因数COSΦ为0.4±0.1)为250VA。继电器触点可长期接头2A。

5.介质强度：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值），50Hz的交流 电压，历时1分钟试验而无绝缘击穿或飞弧现象。

6.绝缘电阻：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻 不小于300MΩ。

7.功率消耗：功率消耗不大于10W。

8.电寿命：继电器触点接于规定容量的电流负荷中，能可靠动作及返回，电寿命105次。

9.机电寿命：继电器不接负荷能可靠动作及返回，其机械寿命为106次。

10.抗干扰性能：继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。

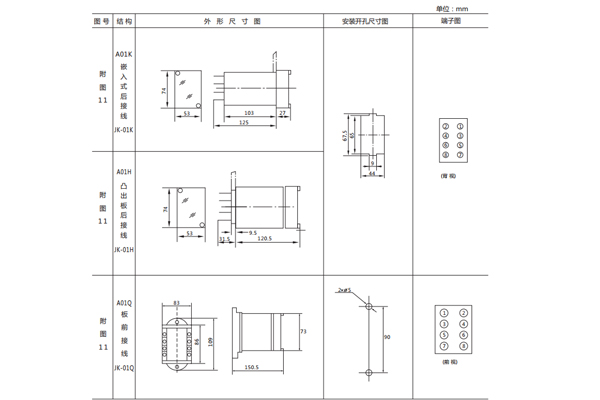

四、JX-A/2B信号继电器的开孔尺寸

JX-A采用A01壳体，如图所示

五、JX-A/2B信号继电器的特点

1.动作速度相当快，能很好地与采用真空开关（动作迅速)的跳合闸回路配合，准确反应动作信号。

2.可满足当前建立无人值班室的要求，该继电器既能远方电动复归又能现场手动复归。

3.带有多组动合触点，同时可满足现场信号指示及遥信等要求。

4.采用进口磁保持小中间作为出口，继电器动作后即使直流消失也能保持动作状态。

5.具有宽电流动作范围，从0.02A至2A继电器均能准确动作，且动作后线圈内阻极低，用户在谁家中可不必考虑。同时有电压动作型。

6.具有延时自动复归功能规格的信号继电器，在发出5，秒~10秒（可调）信号后，自动复归，省去了工作人员的操作。

7.具有多种外壳形式及短暂接线，可替代DX-30系列、DX-8、8G系列、DXM-2A、DX-11、11A系列信号继电器。

8.防振性极强，并可任意安装。

9.动作指示信号鲜明，寿命长。
