JX-E/3信号继电器特点及开孔尺寸-上海上继科技有限公司

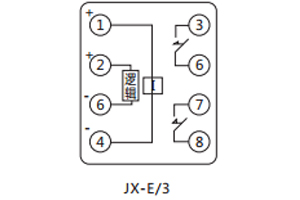

一、JX-E/3信号继电器的接线图

二、JX-E/3信号继电器的作用

1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

三、JX-E/3信号继电器的特点

1.动作速度相当快，能很好地与采用真空开关（动作迅速)的跳合闸回路配合，准确反应动作信号。

2.可满足当前建立无人值班室的要求，该继电器既能远方电动复归又能现场手动复归。

3.带有多组动合触点，同时可满足现场信号指示及遥信等要求。

4.采用进口磁保持小中间作为出口，继电器动作后即使直流消失也能保持动作状态。

5.具有宽电流动作范围，从0.02A至2A继电器均能准确动作，且动作后线圈内阻极低，用户在谁家中可不必考虑。同时有电压动作型。

6.具有延时自动复归功能规格的信号继电器，在发出5，秒~10秒（可调）信号后，自动复归，省去了工作人员的操作。

7.具有多种外壳形式及短暂接线，可替代DX-30系列、DX-8、8G系列、DXM-2A、DX-11、11A系列信号继电器。

8.防振性极强，并可任意安装。

9.动作指示信号鲜明，寿命长。

四、JX-E/3信号继电器的接线图

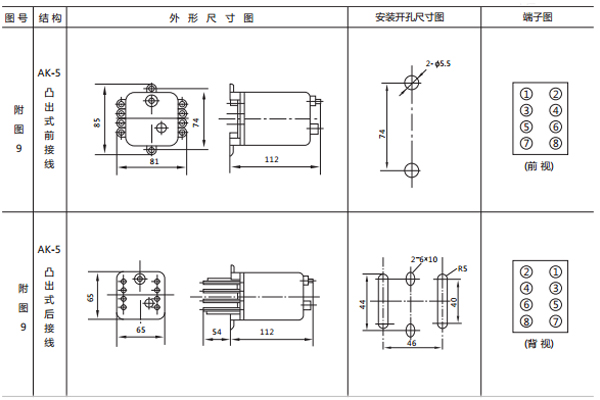

五、JX-E/3信号继电器的开孔尺寸

JX-E采用BK-5壳体，如图所示
