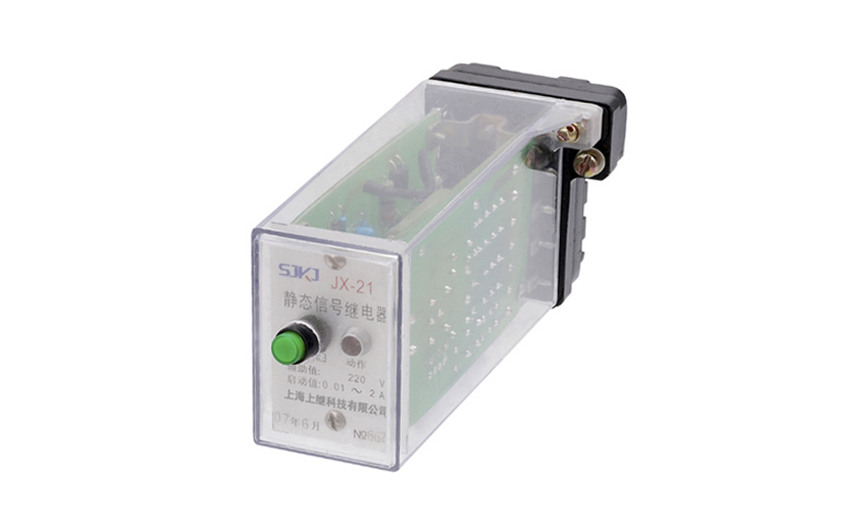

JX-21A信号继电器原理及参数-上海上继科技有限公司

一、JX-21A信号继电器的原理

继电器由光电耦合和电阻等器件组成采样检测回路。当被测信号到达一定值时,光福开通,开通信号经一个运算放大器放大,推动后级出口回路,使出口继电器动作。并由自保持回路进行自保持,在启动回路信号消失后继电器依然处于动作状态,只有在按下复归按钮或在复归端施加复归电压后,继电器方可返回。

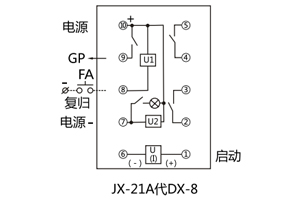

二、JX-21A信号继电器的接线图

三、JX-21A信号继电器的参数

1.电压型继电器

a)额定直流电压:12V, 24V, 48V. 110V, 220V;

b)辅助直流工作电压:48V, 110V, 220V。

1.1继电器动作值不大于70%额定值。

2.电流型继电器

a)动作电流0.01A-2A通用;

b)辅助直流工作电压:48V,110V,220V。

2.1继电器动作电流不大于90%额定值,**允许电流2A。

3.动作时间

继电器动作时间不大于15ms。

4.功率消耗

继电器直流回路功率消耗:

220V:动作前不大于2W,动作时(信号未消失时)功率消耗不大于7.5W,动作后(保持后)功率消耗不大于4W;

110V:动作前不大于1.5W.动作时(信号未消失时)功率消耗不大于5W,动作后(保持时)功率消耗不大于2.5W;

48V:动作前不大于0.5W,动作时(信号未消失时)功率消耗不、大于3.5W,动作后(保持时)功率消耗不大于1.5W;

启动回路功耗:对电压型继电器不大于2W,对电流型继电器在额定电流下,启动回路压降不超过1.7V。

5.触点断开容量

a)直流电路;在电流不大于2A,电压不大于250V的条件下,对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。

b)交流电路:在电流不大于1A,电压不大于250V的条件下,对外输出触点能断开功率因数cosφ为0.4±0.1的电路的负荷250VA。

6.工作条件

a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气和有较严重的霉菌存在 ;

b)使用地点不允许有较强的振动和冲击;

c)使用地点应具有防御雨、雪、风、沙的设施;

d)使用地点不允许超过1.5mT的外磁感应强度。

7 介质强度

继电器各导电路对外露的非带电金属部分及外売之间,应能承受2㎸(有效値) ,输入电路对触点之间应能承受1㎸(有效値),50Hz的交流试验电压,历时1min试验 ,应无绝缘击穿及闪络现象。

8 电气抗干扰继电器应符合GB7261和GB6261 «静态继电器及保护装置的电气抗干扰试验。

四、JX-21A信号继电器的作用

1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
