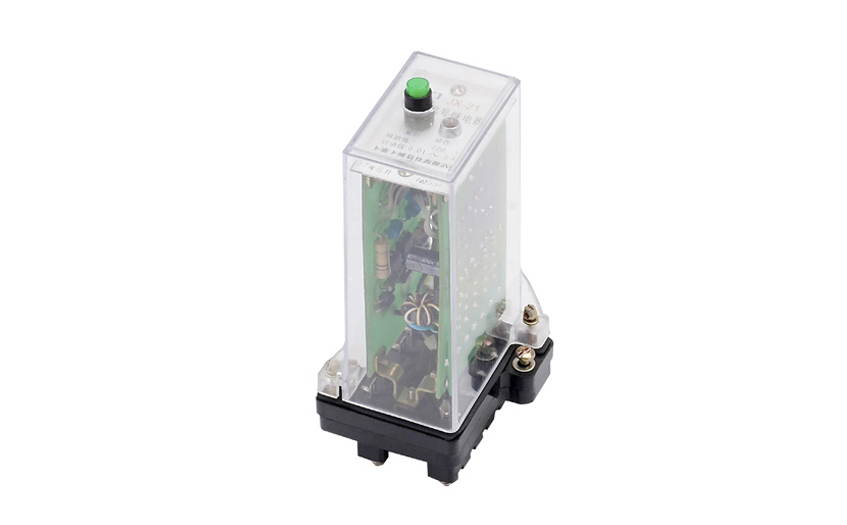

一、JX-22信号继电器的优点

a、动作速度快、克服了原电磁式继电器不能指示真空开关快速动作信号的缺陷;

b、 既具有就地复归方式 ,又具有远方复归方式,可实现远程控制。复归方式有通电与断电两种,以便用户灵活选择;防震性能好 ,并可任意位置安装;

c、既有电保持 ,又有磁保持 ,信号记忆可靠,带有多组动合触点,即可接入 LED光字牌或白前光字牌,也能满足远传要求。

d、电流启动型启动电流通用范围宽(0.01~2A) , 极大地便于用户选型和压缩库存。

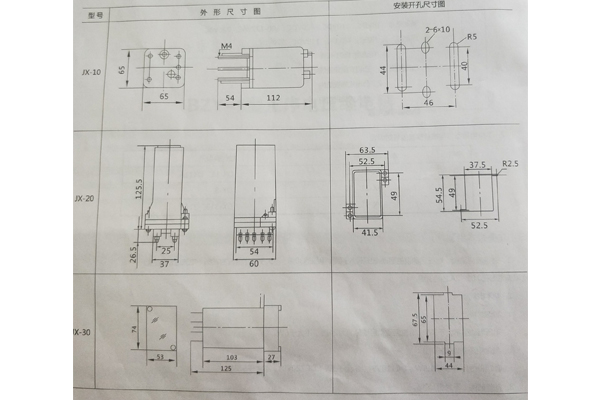

二、JX-22信号继电器的开孔尺寸

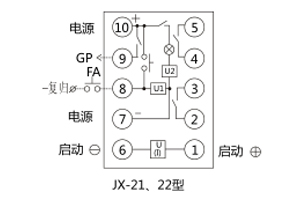

三、JX-22信号继电器的接线图

四、JX-22信号继电器的参数

1、继电器启动值:电压启动型的启动电压不小于额定电压的30% ,不大商定电压的70% ;电流启动型的启动电流范围在0.01 ~ 2A之间通用 。

2、功率消耗:

a、启动回路:

电压启动型不大于3W;电流启动型启动电流为2A时,不大于6W。

b、辅助电源回路(动作时):

DC48V时,不大于1.5W; DC110V时,不大于3W; DC220V时,不大于5.5W。

3、动作时间:不大于15ms。

五、JX-22信号继电器的原理

一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。
