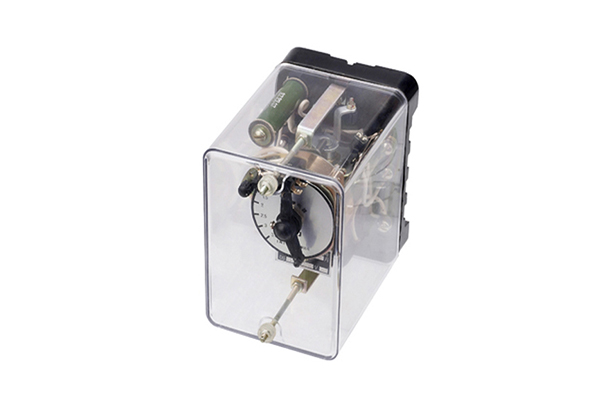

一、DS-120时间继电器简介

时间继电器（time relay）是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

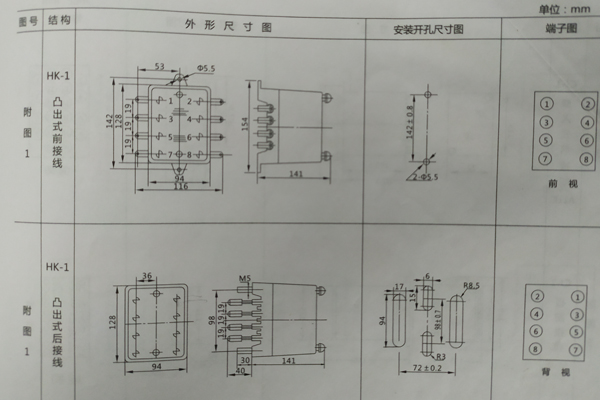

二、DS-120时间继电器外形及开孔尺寸

三、DS-120时间继电器应用范围

该系列时间继电器用于各种保护和自动控制线路中,使被控制元件的动作得到可调延时。继电器具有一付瞬时转换触点和一付延时动合主触点，对于DS-114、115、 116、 124、 125、 126型继电器多-付延时滑动主触点。型号末端带"C"型属长期工作,其线圈能长期耐受110%额定电压(电压应加在端子①、⑦上) ,其它型的继电器线圈耐受110%额定电压历时2min。

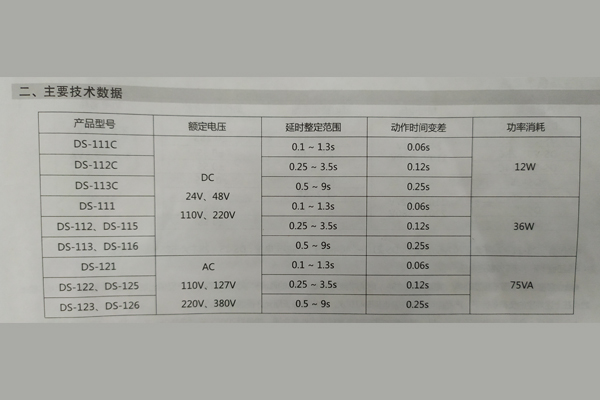

四、DS-120时间继电器主要技术数据

 ●动作值:直流继电器不大于70%额定值;交流继电器不大于85%额定值。●返回值:不小于5%额定值.

      ◆触点容量:在电压不超过250V，电流不超过5A ,时间常数为5 +0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W.输出触点在上述规定的负荷条件下.产品能可靠动作及返回5x10次。输出触点长期允许接通电流为5A.

      ●介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

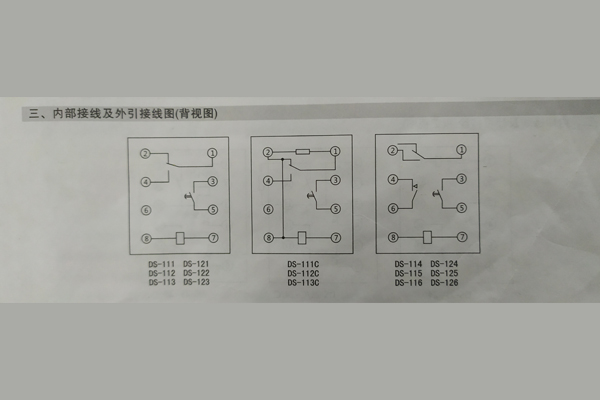

五、DS-120时间继电器内部接线及外引接线图（背视图）
