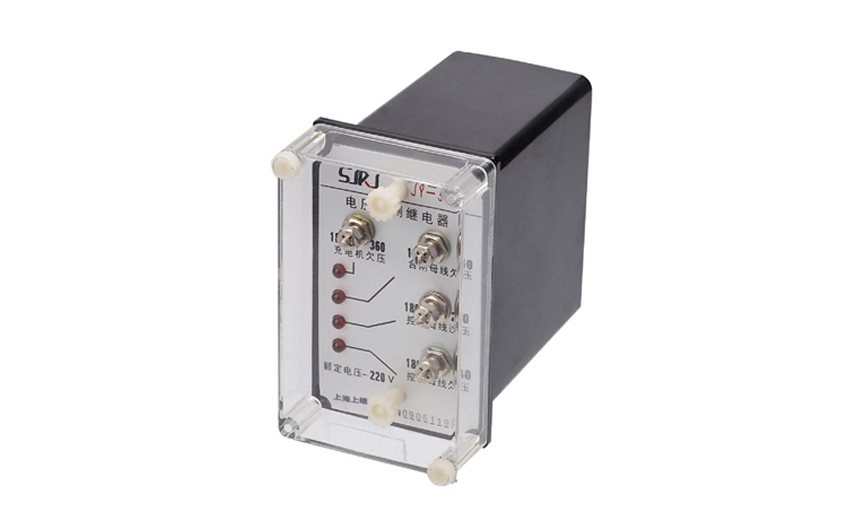

一、JY-3/1电压继电器的应用范围

JY-3/1电压监视继电器是为了直流电源装置设计的电压监测专用继电器，在主回路电压(即控制母线电压)为180-240V时，可监测主回路的欠电压或过电压状态，同时还可监测副回路(即合闸母线回路和充电机回路)在180-360V范围内的欠电压状态。

二、JY-3/1电压继电器的参数

●额定值：直流电压额定值(接蓄电池)200V(③为正极；⑨为负极)

●整定范围：主回路(①、⑨端子之间，即控制母线电压)电压整定范围为：180~240V；副回路（⑤、⑦与⑨端子之间，即充电机电压和 合闸母线电压)动作电压整定范围为：180~360V。

●动作一致性：不大于3％。

●返回系数：过电压回路返回系数不小于0.95；欠电压回路返回系数不大于1.05。

●动作时间：过电压回路施加1.1倍整定值时动作时间为1.5s；欠电压回路施加激励量从整定值突变到0.5倍整定值时动作时间为1.5s。

●功率消耗：当电源回路施加额定值时，产品的功率消耗不大于15W(使所有继电器都动作）。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输 出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

三、JY-3/1电压继电器的开孔尺寸

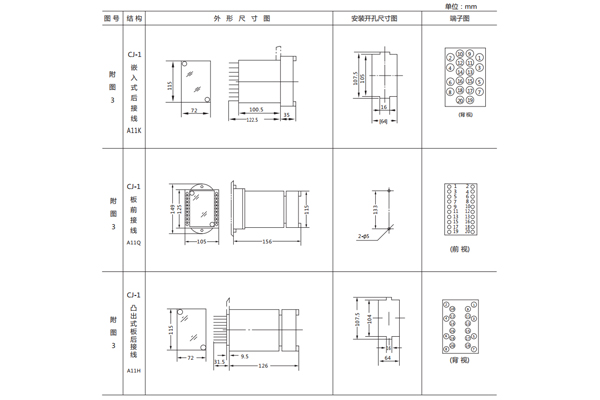

JY-3/1采用A11壳体，如图所示

四、JY-3/1电压继电器的原理

静态电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。
