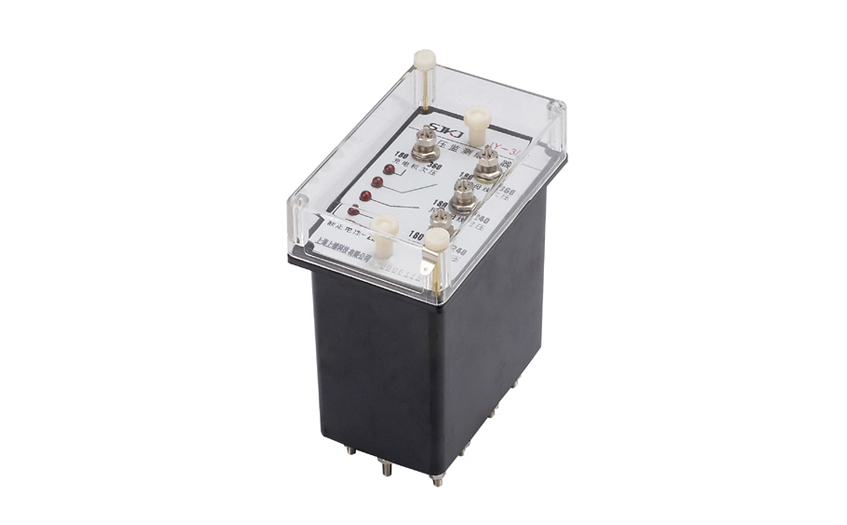

一、JY-3/2电压继电器的概述

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、JY-3/2电压继电器的技术数据

●额定值：直流电压额定值(接蓄电池)200V(③为正极；⑨为负极)

●整定范围：主回路(①、⑨端子之间，即控制母线电压)电压整定范围为：180~240V；副回路（⑤、⑦与⑨端子之间，即充电机电压和 合闸母线电压)动作电压整定范围为：180~360V。

●动作一致性：不大于3％。

●返回系数：过电压回路返回系数不小于0.95；欠电压回路返回系数不大于1.05。

●动作时间：过电压回路施加1.1倍整定值时动作时间为1.5s；欠电压回路施加激励量从整定值突变到0.5倍整定值时动作时间为1.5s。

●功率消耗：当电源回路施加额定值时，产品的功率消耗不大于15W(使所有继电器都动作）。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输 出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

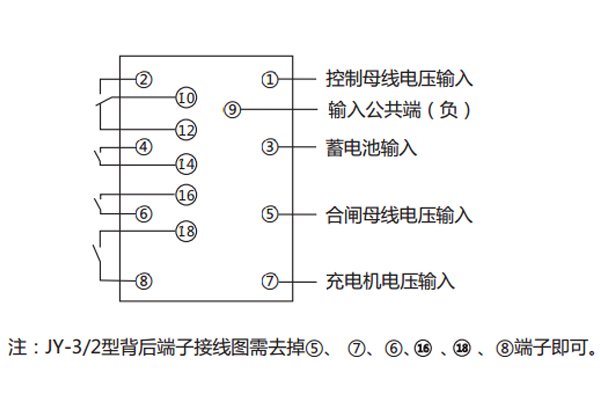

三、JY-3/2电压继电器的接线图

四、JY-3/2电压继电器的动作时间

在1.1倍实测动作值时，过电压继电器的动作时间不大于0.12 s（对DY-32～34/60C不大于0.15 s）；在2倍实测动作值时，动作时间不大于0.04 s（对DY-32～34/60C不大于0.06 s）；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s。

五、JY-3/2电压继电器的触点性能

1.触点断开容量：在直流有感（τ= 5ms）回路，U≤250V，I≤2A，为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为250VA。

2. 电寿命：5×10次。

3. 机械寿命为10次。
