LY-33电压继电器接线图及开孔尺寸-上海上继科技有限公司

一、LY-33电压继电器的介绍

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

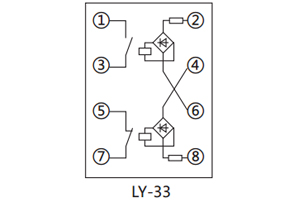

二、LY-33电压继电器的接线图

三、LY-33电压继电器的过载能力

当继电器的线圈并联时，在最小整定值处，使电压均匀地自1.05倍整定电压升至2.2倍整定电压时，继电器动合触点不应有不能工作的抖动。

四、LY-33电压继电器的开孔尺寸

LY-33采用HK-1壳体，如图所示

五、LY-33电压继电器的参数

●动作时间：继电器在0.5倍实测动作值时，动作时间不大于0.15s。

●触点形式：1动合、1动断、1动合1动断、2动合、2动断。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
