中置开关柜由固定柜体和中置手推车两大部分组成。机柜外壳及各功能部件的隔板均采用铝锌型复合钢板，经数控机床加工弯折后进行卡口。它的内部可以分为主开关室，母线开关室，缆线开关室。开关箱采用整体插接技术，保证了各高压隔室的定位精度；箱体结构坚固；开关互换性好。下面小编告诉大家在10kv的中置式开关柜里不知道有什么组成？

压力释放板安装在所有高压小室顶部，故障电弧产生的气压打开压力释放板，使电弧释放，确保人身安稳。

开关柜门板采用冷轧钢板弯折加工，静电喷粉成型，表面耐冲击，耐腐蚀，美观大方。

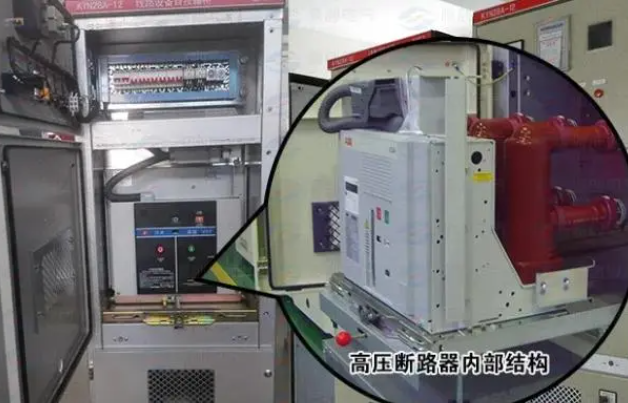

一、手车。

手车座由冷轧钢板铆焊后再加工而成。

二、主开关柜。

主要开关室安装有特定的手车导轨，供车辆移动和定位。将手车拉出或移出测试位置后，机柜内的活动隔板将机柜内的一次性静座隔离，以确保操作人员不会接触带电体。随着手车从测试位置向工作位置移动，所有的活动面板都会打开，直到手车处于工作位置。二次接插件在测试位置接通手车，此时手车可以进行各种操作测试。可通过手车室的观察窗来监测手车室的操作位置和设备的操作状态。

三、母线机房。

母线室位于开关柜后上方，当母线穿过柜间隔板时，通过母线套管隔离，防止设备故障时事故蔓延邻柜，母线采用高强度螺栓连接，螺栓上下均装有碟形防松垫，在母线接头处设置绝缘罩，使母线隔室内无任何裸露带电，并确保母线安装的机械强度。分支母线直接固定在静触头箱内，取消了母线室内对绝缘子的支承，减少了由于灰尘积聚而引起沿表面闪络的可能性。

四、电缆房。

电缆室内安装有电流互感器、接地开关、电压监测传感器和避雷器等，每相上限可安装三根电缆线。建筑工人可以从开关柜前或后进入电缆末端室进行施工。电缆箱内空间大，便于施工人员操作安装。

五、低压室。

本室内安装有测量仪表、继保元件和操作按钮等。本室另设小母线支座，20根小母线可在本室内布置。安装于底板上的辅助插件可以与手车上的辅助插件连接，以在这个室内面板上操作，对手车和上面的设备进行各种测量、控制和保护。在底板左侧设置二次电缆出线孔，供用户安装时连接使用。

六、防止误操作的闭锁装置，开关箱设有可靠的机械闭锁装置，以确保操作者的安稳：

只有在断路器手车全部达到测试和工作状态的情况下，断路器才能关闭。

当断路器手车在测试或操作位置上的电源无法控制时，断路器就无法关闭。

只有当断路器手车进行测试时，才能打开断路器室的门。

只有当断路器手车处于测试/隔离位置或移动位置时，地线开关才能关闭。

当地线开关和断路器分闸时，手车可从测试/隔离位置移至工作位置。

注：接地开关合闸和断路器合闸时，手车不得从测试/隔离位置向工作位置移动。

　　当车在工作状态时，二号插头被锁住，无法拔出。

　　只有接地开关合闸时，才能将电缆室的门打开；只有电缆室的门关闭后，地线开关才能开。

　　开关柜五防闭锁功能主要是通过机械联锁和电气联锁来实现的。

七、压力释放装置。

相应主开关室，母线室，缆室上方设有压力释放装置。若机柜某一隔间发生故障，伴随着电弧的产生，机柜气压升高，装在机柜上方的压力释放装置动作，机柜上方的压力释放板自动打开，释放出机柜上方的压力和排放气体，保证机柜前操作人员的安稳。

八、接地装置。

开关柜的接地母线安装在开关柜电缆端子室的底板上。小车的接地接触器通过接地触头与接地母线连接。地线由30×8平方毫米铜母排组成，直径8平方毫米。邻近机柜的接地母线由接线板可靠接通。
