环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。

开关柜温升实验标准

周围空气温度

按规定条件测定的围绕整个开关设备的周围空气的平均温度。 注:对于安装在外壳内部的开关装置或断路器，周围空气温度是指外壳外部的空气温度。

户内开关设备和控制设备

在温升试验规定的条件下，当周围空气温度不超过40 C时，开关设备和控制设备任何部分的温升不应该超过规定的温升极限

周围空气温度不超过40 °C,且在24 h内测得的平均值不超过35 °C。

**周围空气温度的优选值为-5 °C,-15 °C和-25 °C

阳光辐射的影响可以忽略。

海拔不超过1000 m。

周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。如果用户 没有特殊的要求，制造厂可以认为不存在这些情况。

开关柜温度和湿度标准

对于安装在周围空气温度可能超出规定的正常使用条件范围处的设备，优先选用的**和 **温度的范围规定为：

对严寒气候，-50 °C和+40 °C；

对酷热气候，-5 °C和+55 °C。

在暖湿风频繁出现的某些地区，温度的骤变会导致凝露，甚至在户内也会这样。 在湿热带户内条件下，在24h内测得的相对湿度的平均值可以达到98%。

高压开关柜内除滑动连接点外，母线的允许温升为75K，考虑环境温度（比如35度），则正常运行时的**温度不能超过110度（75K+35度）。 型式试验时考核按照温升75K进行考核的。

变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃。

根据近2年电力系统进行运用光纤测温设备查找设备运行隐患过程中所出现的问题，现将开关柜及电力线路等设备运行测温标准确定如下，各单位严格执行。

电力架空线路部份

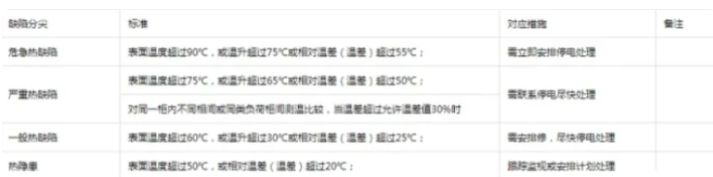

对高压开关柜设备触头部份

2、温差为用同一检测仪器相继测得的不同被测物或同一被测物不同部位之间的温度差。

3、相对温差为两个相应测点之间的温差与其中较热点的温升之比的百分数。相对温差δ的公式为δτ=(τ1-τ2)/τ1×100%=（T1-T2）/（T1-T0）×100%（式中：τ1和T1————发热点的温升和温度；τ2和T2————正常相对应点的温升和温度；τ0————环境参照体的温度）

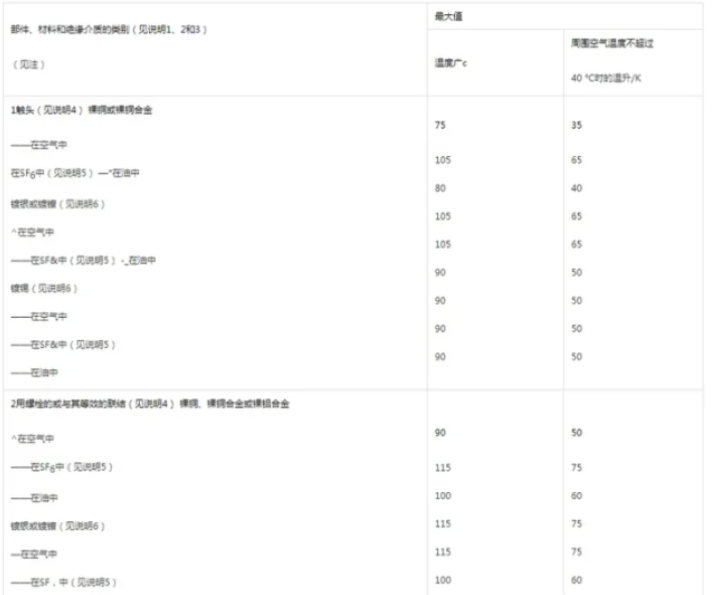

高压开关设备和控制设备各种部件、材料和绝缘介质的温度和温升极限

4.5.3表3的说明

作为表3一部分的有关说明如下：

说明1：按其功能，同一部件可以属于表3列出的几种类别。在这种情况下，允许的**温度和温 升值是相关类别中的**值。

说明2：对真空开关装置，温度和温升的极限值不适用于处在真空中的部件。其余部件不应该超过 表3给出的温度和温升值。

说明3：应注意保证周围的绝缘材料不遭到损坏。

说明4：当接合的零件具有不同的镀层或一个零件是裸露的材料制成的，允许的温度和温升应 该是：

a） 对触头，表3项1中有**允许值的表面材料的值；

b） 对联结，表3项2中有**允许值的表面材料的值。

应该采取预防措施来减少由于开关装置的温度和周围空气温度的变化之间的时间滞后引起的变化 和误差。

对于线圈，通常采用电阻变化来测量温升（参见附录H）.只在使用电阻法不可行时才允许使用其 他的方法。

除线圈以外的各部分的温度（其温度限值已有规定）应该用温度计、热电偶或其他适用的传感器件 来测量，它们应被放在可触及的最热点上。如果需要计算热时间常数，在整个试验过程中应按一定的时 间间隔记录温升。

浸入液体介质中元件的表面温度只应该使用紧贴在元件表面的热电偶来测量。液体介质本身的温 度应该在它的上层测量。

使用温度计或热电偶测量时，应该采取以下的预防措施：

a） 温度计的球泡或热电偶应该防止来自外部的冷却（如用干燥清洁的羊毛等遮盖）。然而，被保 护的面积和受试电器的冷却面积相比应该是可以忽略的；

b） 应该保证温度计或热电偶与受试部分的表面之间具有良好的导热性；

c） 如果在变化的磁场中使用球泡形温度计,酒精温度计比水银温度计更为适宜，因为后者更易受 到变化磁场的影响。

为了计算热时间常数，在不超过30 min的时间段内，试验过程中应该进行足够的温度测量，并应记 录在试验报告或等效的文件中，

6.5.4周围空气温度

周围空气温度是开关设备和控制设备周围空气（对于封闭开关设备和控制设备是指外壳外面的空 气）的平均温度。它应该在试验期间至少使用三只均匀布置在开关设备和控制设备周围、处在载流部件 的平均高度上并距开关设备和控制设备1 m处的温度计、热电偶或其他温度检测器件来测量。应该防 止温度计或热电偶受气流以及热的过分影响。

为了避免温度快速变化造成的读数误差，可以把温度计或热电偶放入装有0-5 L油的小瓶中”

在最后四分之一的试验期间，周围空气温度的变化在1 h内不应该超过1 K。如果因试验室不利的

温度条件而不可能达到时，可以用在相同条件下但不通过电流的一台相同的开关设备和控制设备的温 度来代替周围空气温度。这台附加的开关设备和控制设备不应受到不适当热量的影响。

试验时的周围空气温度应该高于+ 10 °C,但低于+ 40 °C。在周围空气温度的这一范围内，不应该 进行温度值的修正。
