小型固态继电器的接线图

小型继电器实物接线图常用小型继电器原理及底座接线图

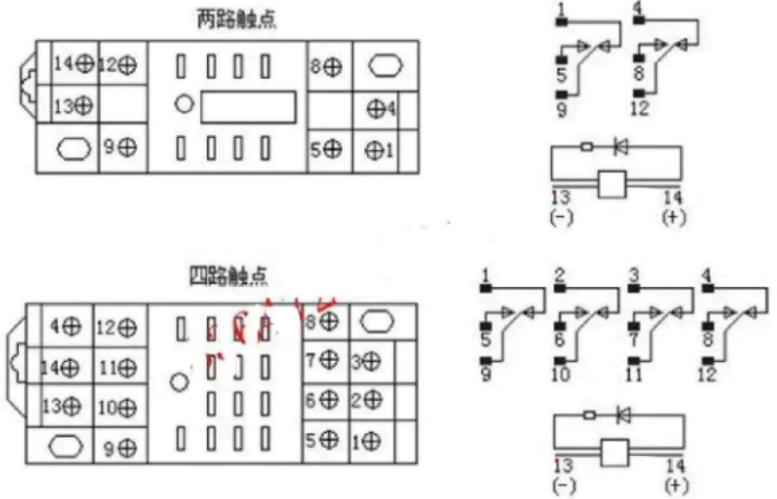

常用小型继电器有直流式和交流式，其外形一样，其触点一般为两组常开两组常闭或四组常开四组常闭，对应的插座也比较统一，但有时印刷的号码不是很清楚，为了使大家清晰的掌握对应接线关系，防止错接，现将其电器原理图和实物接线图提供给大家参考。

注意事项：对于直流电源工作方式的继电器应将14号端子接正极，13号端子接负极，这样发光二极管才能亮，接反则不亮，当然接反了不也影响动作效果，但不利于维修检查。对于交流电源工作方式的继电器则没有极性之分，二极管一定亮。
