继电器作为一种常用的控制组件，可以用较小的电流来控制较大的电流，用低电压来控制高电压，用直流电来控制交流电，并可实现控制电路与被控制电路的隔离，在自动控制、遥控、保护电路等方面得到广泛的应用。传统的电磁继电器是利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器，这种继电器体积大、动作慢、可靠性和寿命很有限。随着电子电器向小型化、微型化方向发展，对继电器提出了新的要求，干簧继电器作为一种新型继电器，在很多方面可满足这种发展的需要。

　　把干簧管放在线圈里，便可以得到一个干簧管继电器。

　　干簧管继电器有两种类型：一种是本身具有通电线圈的，另外一种是外带永磁铁的干簧管继电器。它们的检测方法如下：

　　1.有线圈的干簧管继电器触点的检测

　　干簧管继电器的常开触点H型和转换触点Z辆重型，下图为Z型的检测示意图。

来百度APP畅享高清图片

　　选用万用表的RX1档，将表笔分别接在常闭接触点的两个引出脚上，阻值为OΩ。然后用表笔接触常开触点的引脚，它的阻值应该是无穷大（∞ ），再给继电器的线圈加上改元件的额定电压，通电线圈产生的磁场使常开的舌簧片磁化，将常闭触点转为开路，将常开触点转为闭合。此时原常闭触点电阻值应变为无穷大，常开触点的电阻值则变为OΩ，与通电前的阻值情况相反，说明该Z型继电器良好，若万用表有一定阻值或无指示，则说明该继电器有故障。

　　2.永久磁铁干簧管继电器触点的检测

　　将万用表置于RX1档，使永久磁铁原理干簧管，再用万用表的两支表笔分别接触干簧管（H）的两个引脚，此时表的指示值应为无穷大，然后将永磁铁平行移近干簧管，在移至相聚6-10mm时，万用表的指示值变为0欧姆，说明该H型永磁干簧管的触点良好。用上述方法同样可检测Z型继电器。测试的时候，若万用表的只是有一定阴值或者无指示，则表明继电器的簧片有故障，可能是接触不好或者是磁化不良等原因。

　　3.干簧管继电器线圈直流电阻检测

　　干簧管继电器的型号不同，线圈的直流电阻也是不同的，通过检测线圈的直流电阻，可以判断继电器是否正常。下面是市面上某种干簧管继电器（JAC-4）检测的方法和图片：

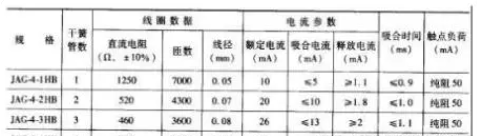

　　接线圈工作电压不同，JAC-4干簧管继电器分为A（6V）M，B（12V），C（24V）三大类：触点形式不同，分类H型（动合式，即常开式）和Z型（转换式）。下图为JAC-4干簧管继电器的参数图：

　　由上图参数可知，虽同为JAC-4型的继电器，但因其内置的干簧管数目不同，线圈的直流电阻值，额定电流以及吸合电流都是不一样的。用万用表测量线圈的直流电阻时，将万用表调至R*100档，量表笔分别接到线圈的两个引脚上面（如下图），JAC-4-1HB型继电器线圈的直流电阻因为125Ω，JAC-4-4HB继电器的线圈电阻应为270Ω，因线圈的电阻有±10％的误差，加上万用表的测量误差，如测得的阴值与标称值基本接近，则测得的阻值为无穷大，则表明线圈开路；若测得的阻值与标称值相差很大，这说明线圈内部有问题，一般都是接触不良，和局部短路的原因。
