DY-36/Z电压继电器原理及开孔尺寸-上海上继科技有限公司

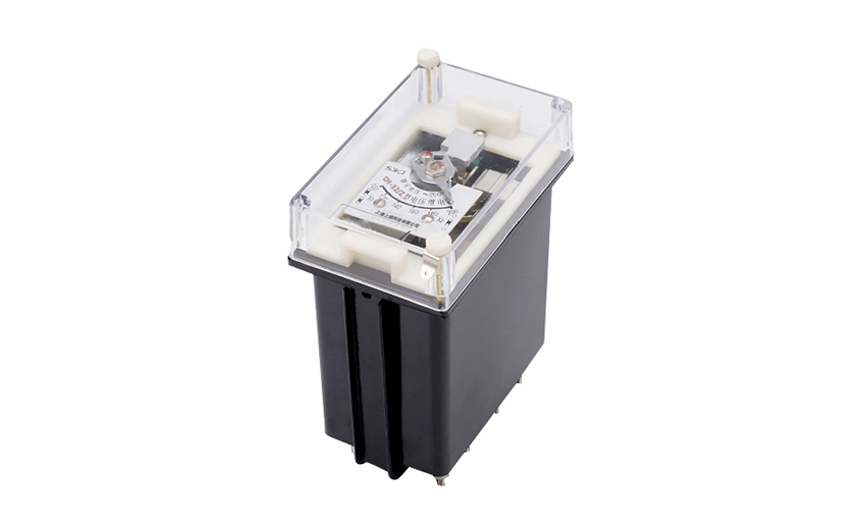

一、DY-36/Z电压继电器的结构

DY-36/Z电压继电器为插拔式结构，嵌入式安装，并有透明的塑料外罩，可以方便地观察继电器的电压整定值及规格，安装方式亦为凸出式安 装。插拔式结构便于调整和维修，继电器出厂时，工厂提供安装和接线的成套零件及按合同供给的备品备件。

二、DY-36/Z电压继电器的原理

交流电压经整流滤波后加在电磁型电压继电器的线圈两端，线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波 后避免了电压过零点，从而避免了因其产生的电磁力矩因电压过零而引起的抖动现象，提高了电压继电器工作的可靠性。

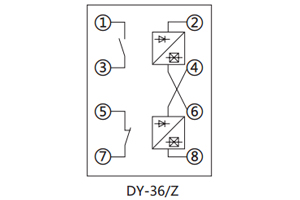

三、DY-36/Z电压继电器的接线图

四、DY-36/Z电压继电器的工作条件

1.环境温度为-25～40℃；

2.大气压力：80～1l0kPa；

3 .相对温度；最湿月的月平均**相对湿度为90％，同时该月的月平均**温度为25℃，且表面无疑露。**温度为40℃时，平均**相对湿 度不超过50％。

4. 使用地点出现的振动响应量和冲击响应量不超过ZBK45020-90《电力系统保护自动继电器及装置通用技术条件》第5.10.4条及第5.10.5条规定 的I级严酷等级。

5. 使用地点应具有防御风、雪、雨、沙的保护设施，无腐蚀性气体和爆炸气体。

五、DY-36/Z电压继电器的开孔尺寸
