DY-38/Z电压继电器安装尺寸及技术数据-上海上继科技有限公司

一、DY-38/Z电压继电器的概述

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、DY-38/Z电压继电器的结构

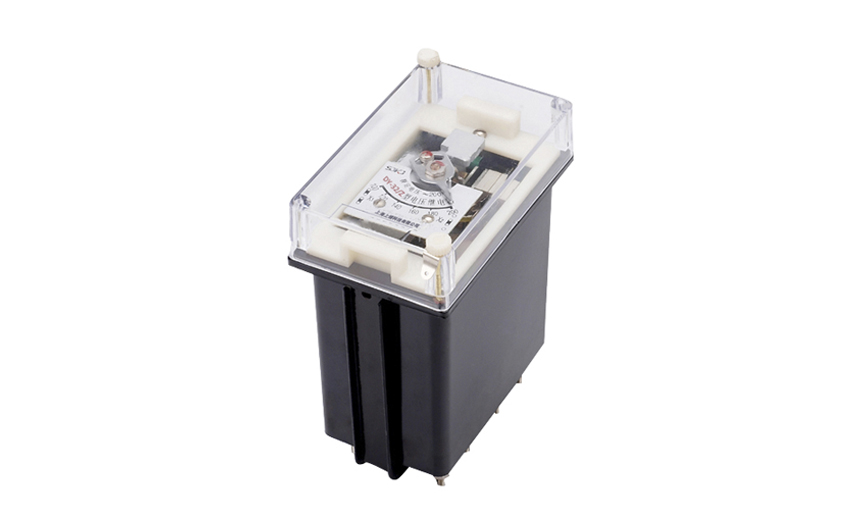

DY-38/Z电压继电器为插拔式结构，嵌入式安装，并有透明的塑料外罩，可以方便地观察继电器的电压整定值及规格，安装方式亦为凸出式安装。插拔式结构便于调整和维修，继电器出厂时，工厂提供安装和接线的成套零件及按合同供给的备品备件。

三、DY-38/Z电压继电器的原理

交流电压经整流滤波后加在电磁型电压继电器的线圈两端，线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波 后避免了电压过零点，从而避免了因其产生的电磁力矩因电压过零而引起的抖动现象，提高了电压继电器工作的可靠性。

四、DY-38/Z电压继电器的技术数据

1.返回系数不大于1.25。

2.动作电压一致性不大于5％。

3.动作时间不大于0.15s，即当工作电压为0．5倍整定电压时的动作时间不大于0.15s。

4.整定值误差不超过±5％。

五、DY-38/Z电压继电器的安装尺寸
