一、DS-37/2时间继电器技术数据

1.继电器型号说明:

 例: DS-31C/2XA11K

 其中: DS表示电磁式时间继电器。

 31-38为设计序号,并用其第二位数字同时表示延时范围,及电源种类(1-4为四种延时范围同时表示直流电源, 5-8表示与1-4相同的延时范围,但为交流电源)。

 /2表示有滑动延时触点。

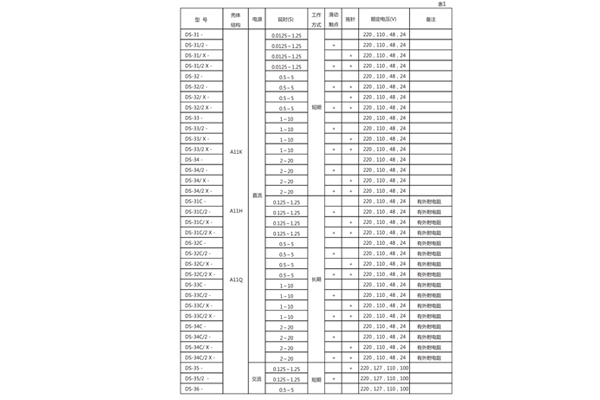

 /X表示有拖针。(见表1)

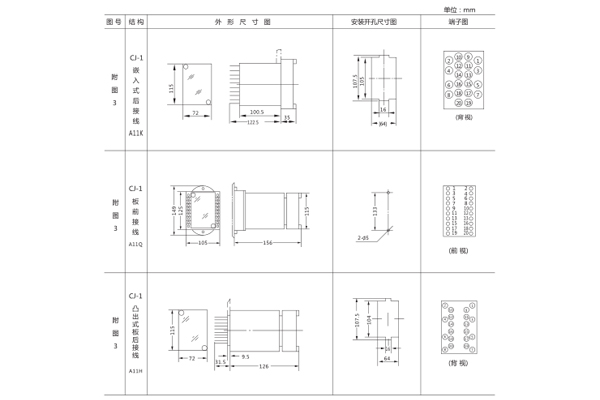

二、DS-37/2时间继电器外形及开孔尺寸

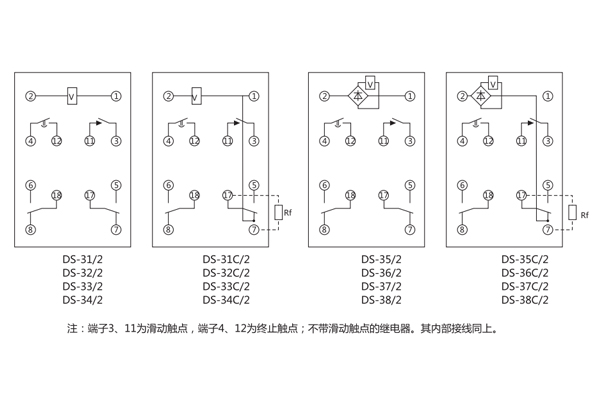

三、DS-37/2时间继电器接线图

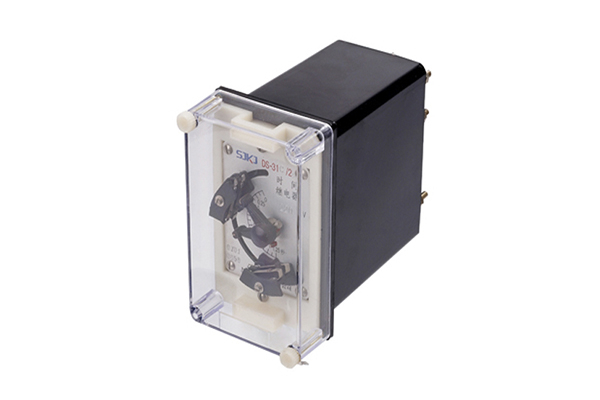

四、DS-37/2时间继电器结构和原理

DS-37/2时间继电器系一电磁铁带动一钟表延时机构 ,电磁铁可以由直流成交流电源供电,本系列中的交流时间继电器其内部装有桥式整流器, 将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点.一付延时主触点(终止触点),根据不同的规格.可以安装一付滑动延时触点,其延时整定值,可以等于或小于延时主触点的整定值;继电器盖子上可以装设拖针,以指示继电器动作情况, (规格表中型号后带有X 的即为帯有拖针的规格)为便于维修,继电器内部有插件,在取下盖子后即可将继电器部分抽出。

继电器没有动作时,瞬动转换触点的闭触点闭合,延时触点断开 ,拖针指零,当向电磁铁供电后,电磁铁吸合,瞬时转换触点进行瞬时切换,钟表机构开始转动 ,延时动触点向闭合方向移动,同时带动拖针转动 ,根据延时触点的整定滑动触点及主触点先后接通 ,主触点接通后由于止档限制机构的转动 ,机构停止,继电器将可长期停留在主触点点闭合的状态下.当电源断开后各触点瞬时复归至原来状态.拖针留在该处,其指示值应符合主触点整定值, (实际上拖针指示值应稍大于主触点整定值,因为触点在接通后仍可滑行一段距离,另外当电源在延时未完了时断电,则拖针所指示的时间完全等于动触点所产生的延时,因而拖针可指示出继电器的复归时间,便于分析间题)拖针可以方便的在继电器外部复归,将盖子上的旋钮依顺时针方向旋转,首先拖针碰到动触点而停止.继续转动旋钮,使刻度零位对准拖针为止。

五、DS-37/2时间继电器使用和维护

1.使用者应注意继电器额定工作方式,若将短时工作的继电器用于线圈回路长期带电的场合,则继电器线圈必过热而损坏。长期工作继电器有外附电阻,在使用时应按附图中Rf的位置接入。

2.继电器应装在与水平面垂直的屏板上,并且在投入运行前应使继电器通电动作。以免由于各运动部位不能复归至原位,而引起延时的误差。

3.继电器在维修时,其钟表机构部分各另件应使用航空汽油清洗,之后在各可动部位(滑动接触部位)点以活量4#航空仪表油,在由电磁直接帯动的凸轮与扇形齿板间涂以低温脂。电磁部分,动铁心及线圈管中应擦试清洁。
