一、DY-37电压继电器的介绍

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

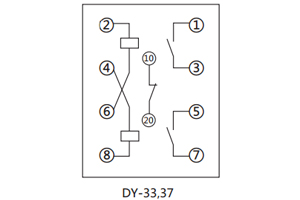

二、DY-37电压继电器的接线图

三、DY-37电压继电器的安装尺寸

四、DY-37电压继电器的参数

1.继电器刻度极限误差：不大于6%。

2.动作值的变差：不大于6%。

3.对于DY-31、32、33、34电压继电器的返回系数不小于0.8；DY-35、36、37、38低电压继电器的返回系数不大于1.25。

4.动作时间

4.1 对于过电压继电器 在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值动作时间不大于0.04s。

4.2 对于低电压继电器 当继电器的工作电压为0.5倍整定电压时，动作时间不大于0.15s。

5. 过电压能力：当线圈并联时，在最小整定值处，将电压由零均匀地上升到1.05～2.2倍整定电压，在此范围内，继电器不应有使得动 合触点不工作的振动。经此试验后，继电器应仍能满足技术条件的要求。

6. 过电压：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。

7. 当无外来的碰撞和振动时。过电压继电器的各整定(第一点除外)位置上的工作电压为0.6倍整定值时，其动断触点应可靠地闭合电 路。

8. 低电压继电器在工作电压为0.6倍整定电压或更低时，其动断触点应无抖动的闭合。

9. 当无外来的碰撞和振动时，低电压继电器各整定位置上的工作电压不低于1.5倍整定电压时，其动合触点应当可靠 地闭合电路。

10. 在动作电压和返回电压下；继电器的可动系统不应当停滞在中间位置。

11. 当周围空气的相对湿度不大于85％，继电器的电路对壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于 300MΩ。

12. 继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。

13. 触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10- 3s)中为50W，在交流电路中为250VA。

14. 功率消耗：在最小整定值处，继电器的线圈所消耗的功率不超过20VA。

15. 当周围介质温度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而 线圈的温升不大于65℃。

16. 寿命：继电器电寿命500次，机械寿命为5000次。

五、DY-37电压继电器的原理

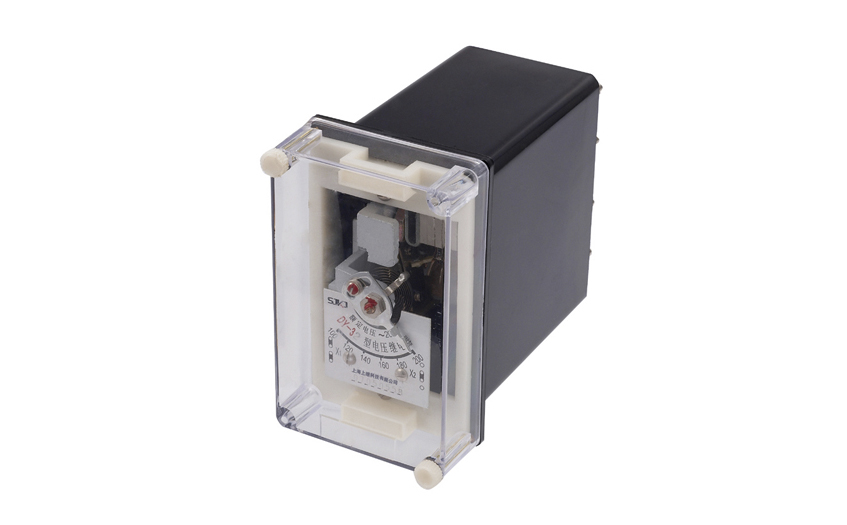

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

电压继电器的动作：对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。
