DY-34/60C电压继电器参数及原理-上海上继科技有限公司

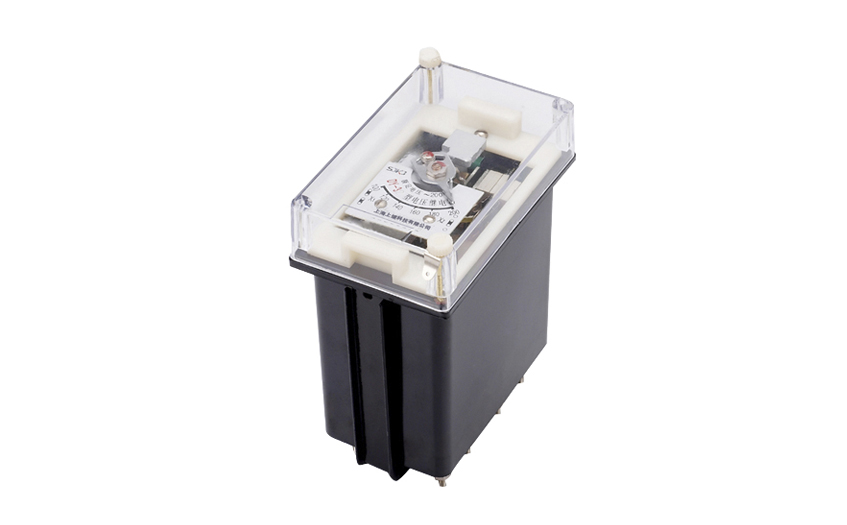

一、DY-34/60C电压继电器的介绍

DY-34/60C电压继电器用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。

二、DY-34/60C电压继电器的原理

1.继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

2. 继电器**的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：对于过电压继电器，电压升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电压降低到0.8倍整 定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。

三、DY-34/60C电压继电器的参数

1.继电器刻度极限误差：不大于6%。

2.动作值的变差：不大于6%。

3.对于DY-31、32、33、34电压继电器的返回系数不小于0.8；DY-35、36、37、38低电压继电器的返回系数不大于1.25。

4.动作时间

4.1 对于过电压继电器 在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值动作时间不大于0.04s。

4.2 对于低电压继电器 当继电器的工作电压为0.5倍整定电压时，动作时间不大于0.15s。

5. 过电压能力：当线圈并联时，在最小整定值处，将电压由零均匀地上升到1.05～2.2倍整定电压，在此范围内，继电器不应有使得动 合触点不工作的振动。经此试验后，继电器应仍能满足技术条件的要求。

6. 过电压：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。

7. 当无外来的碰撞和振动时。过电压继电器的各整定(第一点除外)位置上的工作电压为0.6倍整定值时，其动断触点应可靠地闭合电 路。

8. 低电压继电器在工作电压为0.6倍整定电压或更低时，其动断触点应无抖动的闭合。

9. 当无外来的碰撞和振动时，低电压继电器各整定位置上的工作电压不低于1.5倍整定电压时，其动合触点应当可靠 地闭合电路。

10. 在动作电压和返回电压下；继电器的可动系统不应当停滞在中间位置。

11. 当周围空气的相对湿度不大于85％，继电器的电路对壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于 300MΩ。

12. 继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。

13. 触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10- 3s)中为50W，在交流电路中为250VA。

14. 功率消耗：在最小整定值处，继电器的线圈所消耗的功率不超过20VA。

15. 当周围介质温度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而 线圈的温升不大于65℃。

16. 寿命：继电器电寿命500次，机械寿命为5000次。

四、DY-34/60C电压继电器的开孔尺寸

五、DY-34/60C电压继电器的接线图
