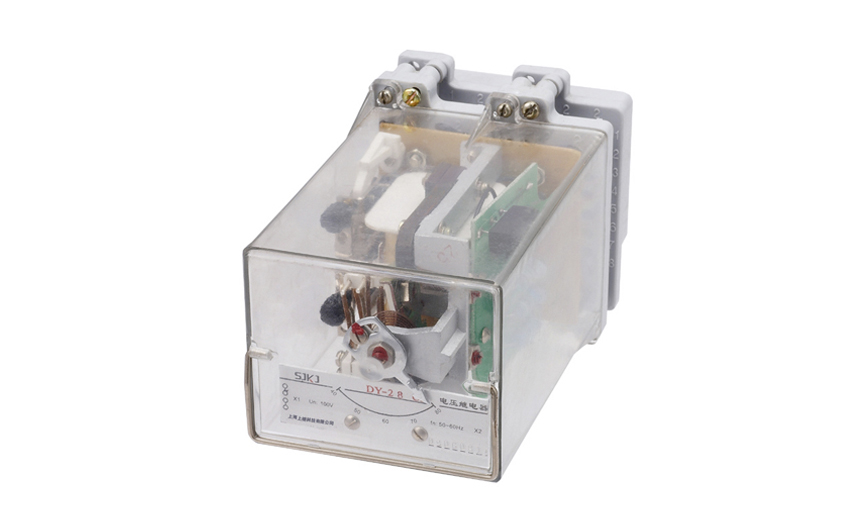

DY-26CE电压继电器开孔尺寸及技术数据-上海上继科技有限公司

一、DY-26CE电压继电器的用途

DY-26CE电压继电器于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。

二、DY-26CE电压继电器的技术数据

●动作值：误差不大于6％。

●动作一致性：不大于5％。

●动作时间：DY-21CE~24CE/60C在1.1倍实测动作值时，不大于0.15s；在2倍实测动作值时，不大于0.06s；低电压继电器在0.5倍实测动作值时，不大于0.15s。

●触点形式：1动合、2动断、1动合1动断、2动合。

三、DY-26CE电压继电器的原理

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

四、DY-26CE电压继电器的整定误差

a、在整定范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

五、DY-26CE电压继电器的开孔尺寸
