DY-29CE电压继电器技术数据及安装尺寸-上海上继科技有限公司

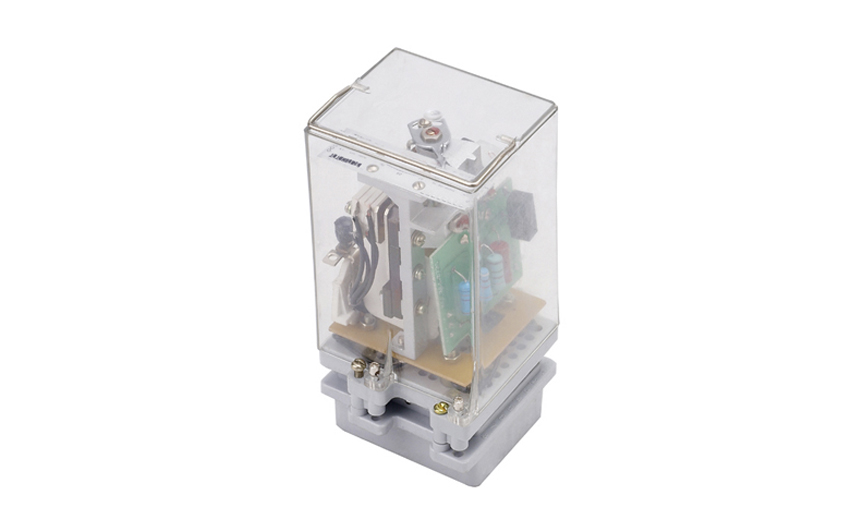

一、DY-29CE电压继电器的结构

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

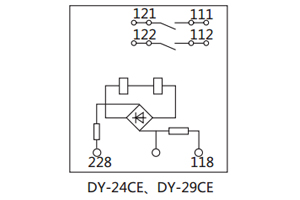

二、DY-29CE电压继电器的接线图

三、DY-29CE电压继电器的技术数据

●动作值：误差不大于6％。

●动作一致性：不大于5％。

●动作时间：DY-21CE~24CE/60C在1.1倍实测动作值时，不大于0.15s；在2倍实测动作值时，不大于0.06s；低电压继电器在0.5倍实测动作值时，不大于0.15s。

●触点形式：1动合、2动断、1动合1动断、2动合。

四、DY-29CE电压继电器的触点性能

a. 触点断开容量：在直流有感（τ= 5ms）回路，U≤250V，I≤2A，为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为250VA。

b. 电寿命：5×10次。

c. 机械寿命为10次。

五、DY-29CE电压继电器的安装尺寸
