SSJ2-10C交流断电延时继电器技术数据及使用说明-上海上继科技有限公司

一、SSJ2-10C交流断电延时继电器技术数据

1.1  额定电压:交流100V, 110V, 220V, 380。

1.2  额定频率: 50Hz。

1.3  继电器动作电压不大于70%额定电压。

1.4  继电器返回的电压不小于10%额定电压。

1.5  在额定电压下继电器滑过触点J1和终止触点J2的延时平均误差绝对值,在整定范围内不高过0.1%整定值+10ms。

1.6  在额定电压下继电器断电延时的一致性绝对值不超过0.1 %整定值+10ms。

1.7  两付延时触点J1和J2可各自独立整定,时间整定范围均为0.02s~9.99s,而延时整定值可以不同或相同。

1.8  在额定电压下继电器消耗的功率不大于5VA。

1.9  继电器允许长期承受110%额定电压。

1.10继电器在电压不大于250V,电流不大于1A(时间常数为5ms±0.75ms)在直流有感负荷电路中,触点断开容量为30W。在

电压不大于250V,电流不大于1A,功率因素cos(l)=0.4±0.1的交流电路中,触点断开容量为50VA。长期允许通电电流为5A。

1.11绝缘电阻

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,用开路电压为500V的测

试仪器测量,其绝缘电阻值应不小于300M0。

1.12介质强度

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,应能承受有效值2kV,频率为50Hz的交流

试验电压历时1min试验,而无绝缘击穿或闪络现象。

1. 13 继电器能在-10°C~+40°C温度范围内可靠工作。

1.14继电器机械寿命不低于10⁵次,电寿命不低于10⁴次。

1.15继电器重量:约0.5kg。

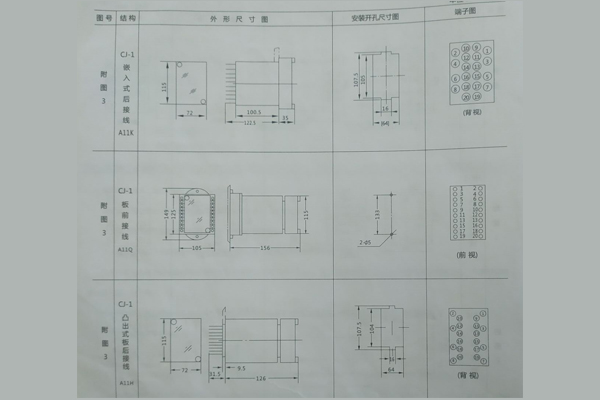

二、SSJ2-10C交流断电延时继电器外形及开孔尺寸

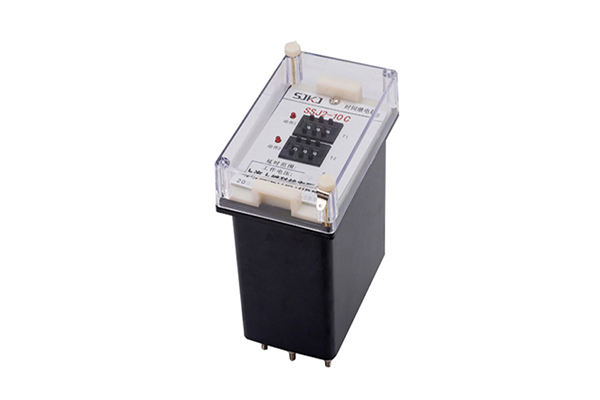

三、SSJ2-10C交流断电延时继电器概述

SSJ2-10C交流断电延时继电器适用于交流操作的继电保护盒自动化电路中,作为交流瞬时动作断电后延时返回的时间元件。该继电器采用集成电路原理,具有精度高、延时整定直观方便等优点, SSJ2-10A完全可替代老型电磁式DSJ-10系列时间继电器。

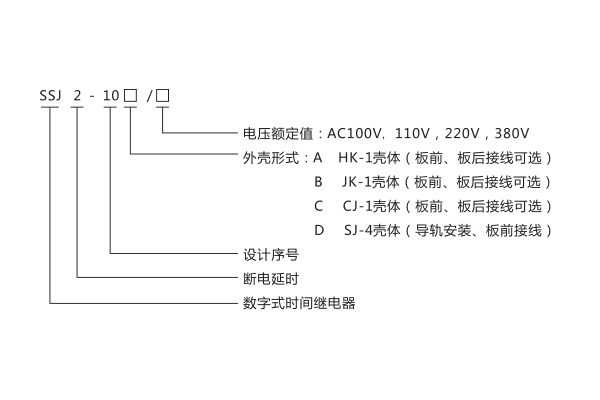

四、SSJ2-10C交流断电延时继电器型号命名及含义

五、SSJ2-10C交流断电延时继电器使用说明

继电器面板图如图2所示 ,图中上部三位数字开关整定滑触点的执行继电器J1的延时时间t1 ,开关的三位数字乘以级差0.01s即为时间整定值。例如三位数字置数位580,则时间整定值=580x0.01s=5.8s。

继电器的内部及端子接线图如图3所示。图中触点为继电器失电后的状态, 当端子⑦和⑧加上额定交流电压时(SSJ2-10B加在端子④和⑧上) .瞬时触点J3瞬时闭合和终止触点J2瞬时断开的状态瞬时改变.滑过触点J1仍保持断开。当起⑦和⑧( SSJ2-10B端子⑤和⑧上)所加电压突然断电(失压)时,瞬动触点J3立即返回(断开) ,滑过触点J1在断电后延时t1后动作(闭合) ,动作后又自动断开。终止触点J2在断开后延时t2才返回(闭合) .返回后触点状态如图3所示。 t1和t2按上诉方法用数字开关整定. t1可以等于t2, 也可以不相等。

继电器施加额定电压正常运行时,电源指示灯亮(绿) ,动作灯不亮,当继电器失电后,电源指示灯灭。当断电后延时t1 ,触点划过时动作灯(红)闪亮,断电延时t2后,动作灯常亮,直至电源储能耗尽才熄灭。根据用户要求SSJ2-10型继电器也可提供与图示相反的触点,即动合改为动断,动断改为合。

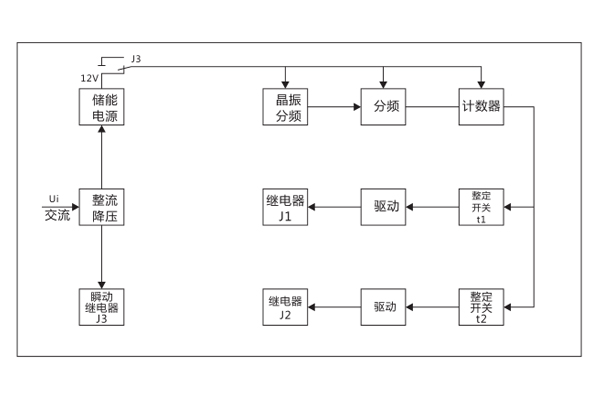

六、SSJ2-10C交流断电延时继电器工作原理

由图可见 ,继电器由晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器J3和终止型延时执行继电器J2瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于电状态, 一提高继电器抗干扰性能。当输入电压大大降低或完全消失时, 瞬动继电器J3瞬时返回, 单一终止型延时执行继电器J2仍保持动作状态, J3触点也瞬时返回,使储能电压接通计时回路,晶体振荡器产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计时脉冲数与整定开关值符合延时t1时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能a当脉冲数与整定开关符合延时t2时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能。当脉冲数与整定开关符合延时t2时,驱动执行继电器J2返回完成终止触点功能。
