DSJ-12时间继电器技术数据及接线图-上海上继科技有限公司

一、DSJ-12断电延时时间继电器应用范围

DSJ-12断电延时时间继电器用于交流操作的继电保护和自动化电路中,当电压大幅度降低或完全消失时, 以产生必要的延时,属断电延时继电器。

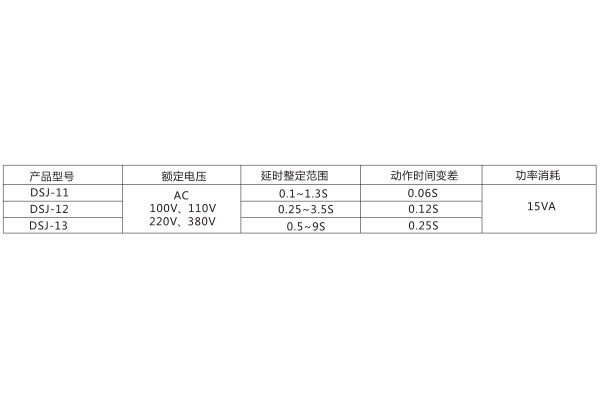

二、DSJ-12断电延时时间继电器主要技术参数

·动作值:不大于70%额定电压。

·返回值:不小于10%额定电压。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

三、DSJ-12断电延时时间继电器外形及开孔尺寸

四、DSJ-12断电延时时间继电器内部接线及外引接线图(背视图)

五、DSJ-12断电延时时间继电器简介

时间继电器（time relay）是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。
