DY-21C电压继电器参数及接线图-上海上继科技有限公司

一、DY-21C电压继电器的应用范围

DY-21C电压继电器用于发电机、变压器及输电线的电压升高(过电压保护)或电压降低(低电压闭锁)的继电保护线路中。

二、DY-21C电压继电器的参数

●动作时间：过电压继电器在1.2倍整定值时，动作时间不大于0.12s；低电压继电器在0.5倍整定值时，动作时间不大于0.15s；

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为 50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试 验而无绝缘击穿或闪络现象。

●触点形式：l动合、1动断、1动合1动断、2动合、2动断

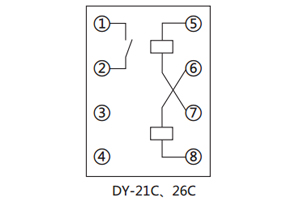

三、DY-21C电压继电器的接线图

四、DY-21C电压继电器的触点性能

a. 触点断开容量：在直流有感（τ= 5ms）回路，U≤250V，I≤2A，为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为250VA。

b. 电寿命：5×10次。

c. 机械寿命为10次。

五、DY-21C电压继电器的原理

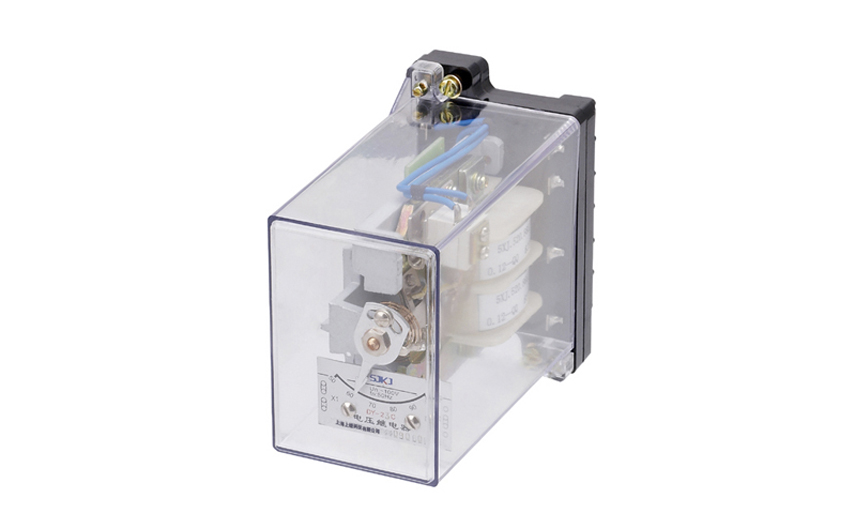

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。
