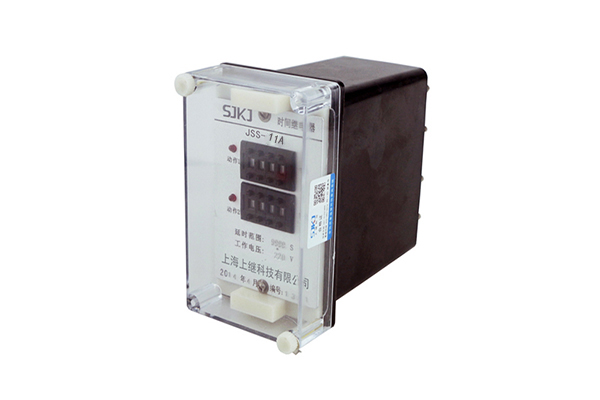

 一、JSS-11A时间继电器用途

JSS-11A时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

二、JSS-11A时间继电器产品型号

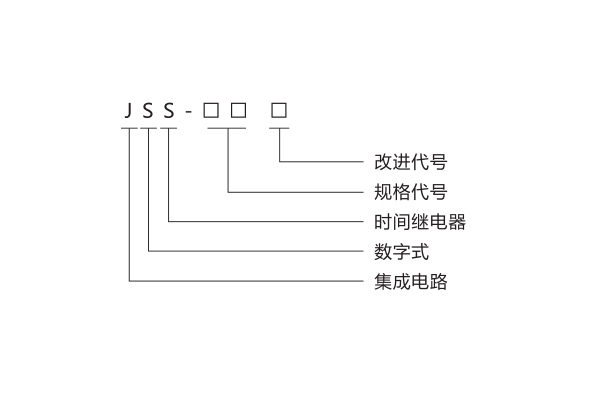

型号定义

三、JSS-11A时间继电器

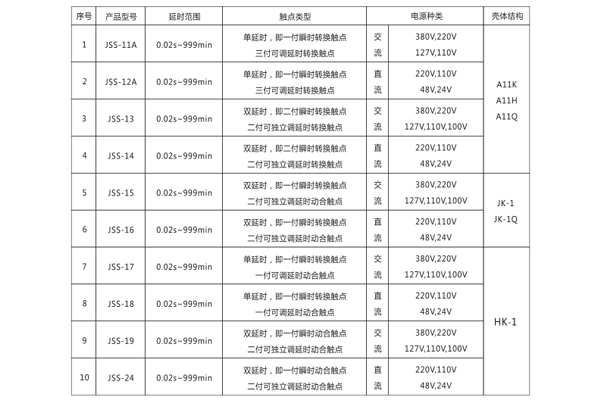

产品型号及分类规格对照表

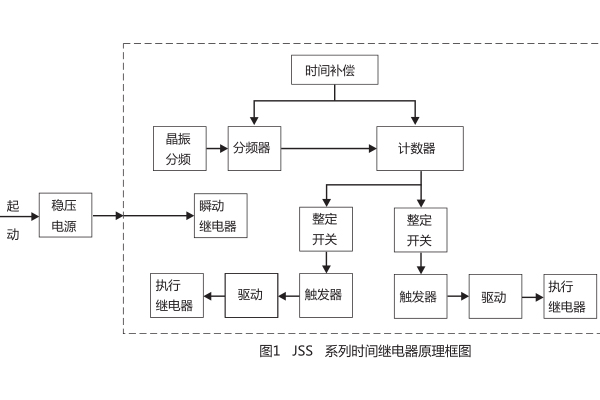

四、JSS-11A时间继电器工作原理

五、JSS-11A时间继电器使用方法

1.动作时间整定同由独立的两组三位8421码拔盘开关和一位DIP五档小开关相互配合而成, 其整定公式为:t= kT(s)(其中k为 DIP五档小开关的整定系数, T为拔盘开关的整定数字)。例如:k为

0.01,T为357 ,则整定时间为0.01x357=3.57(s)。

2.由于本产品延时精确,最小延时整定值为20ms,因而希望控制本产品输入激励量的触点无抖动,如使用于输入激励量有抖动的场合, 用户须提出特殊订货要求。

六、JSS-11A时间继电器主要参数

1 动作电压

 a)输入为直流时,继电器的动作电压为(60%-70%)额定值,小于50%额定值可靠不动作

 b)输入为交流时,继电器的动作电压为(60%-80%)额定值,小于50%额定值可靠不动作。

2.返回电压

 a)输入为直流时,继电器的返回电压应不小于10%额定值;

 b)输入为交流时,继电器的返回电压应不小于15%额定值;

3 延时一致性在基准条件下:

 a)输入为直流时, 一致性不大于(0.1%整定值+3ms);

 b)输入为交流时, 一致性不大于(0.1%整定值+10ms)。

4.延时整定误差在基准条件下:

 a)输入为直流时,整定误差不大于(0.1%整定值+3ms);

 b)输入为交流时,整定误差不大于(0.1%整定值+10ms)。

5.返回时间误差

在基准条件下:

 a)输入为直流时,返回时间不大于20ms;

 b)输入为交流时,返回时间不大于25ms。

6.功耗在额定电压下,继电器功率消耗不大于10W。

7.触点性能

在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流电路中, 断开容量为30W;在电压不超过250V,电流不超过5A,功率因数为cosφ=0.4±0.1的交流电路中, 断开容量为250VA。继电器的电寿命为10⁴次。

8.工作条件

 a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽和有较严重的霉菌存在;

 b)使用地点不允许有较强的振动和冲击;

 c)使用地点应具有防御雨、雪、风、沙的设施;

 d)使用地点不允许超过1.5mT的外磁感应强度。

9.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间,应能承受2kV(有效值)输入电路配点之间应能承受1kV(有效值) , 50Hz的交流试验电压,历时1min试验 ,而无绝缘击穿闪络现象。

10.抗干流性能

继电器应能承受频率为1MHz衰減震荡波,第一个半波电压幅值共模为2.5kV,差模为1kV的试验电压,继电器不应误动或拒动。

七、JSS-11A时间继电器接线图

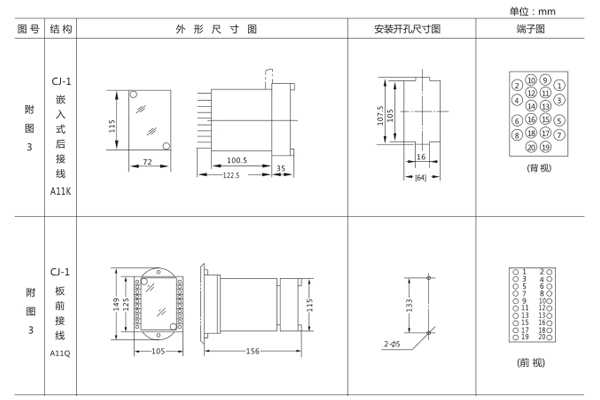

八、JSS-11A时间继电器外形及开孔尺寸
