一、JSS-16时间继电器

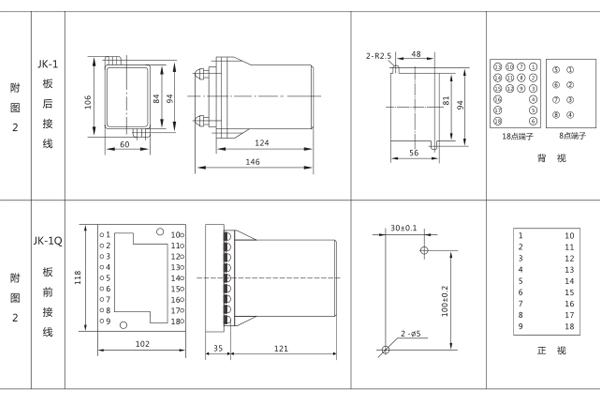

外形及开孔尺寸

二、JSS-16时间继电器用途

JSS-16时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

三、JSS-16时间继电器

产品型号及分类规格对照表

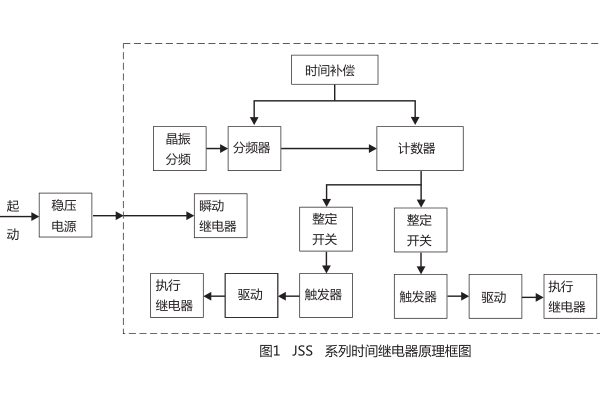

四、JSS-16时间继电器工作原理

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振、荡器产生。

继电器一旦施加额定电压,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲,经分频后计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

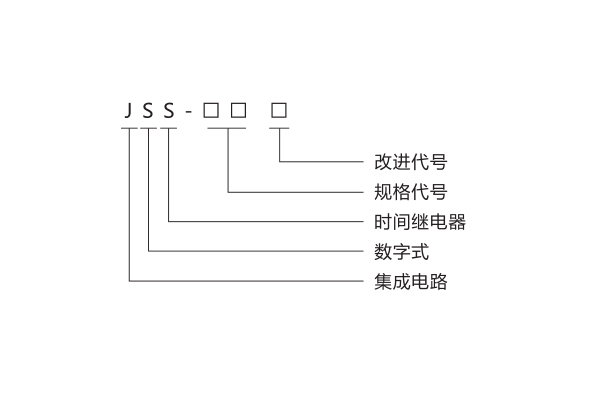

五、JSS-16时间继电器产品型号

型号定义

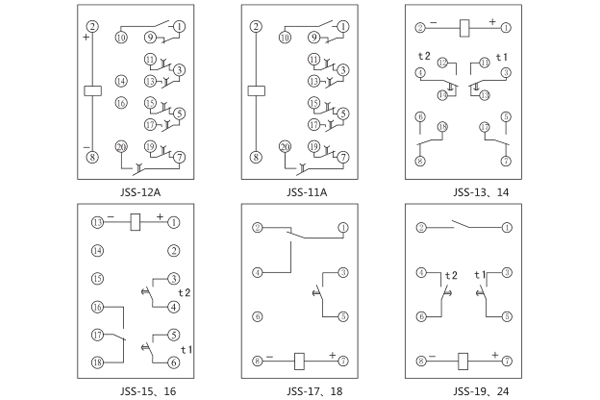

六、JSS-16时间继电器接线图
