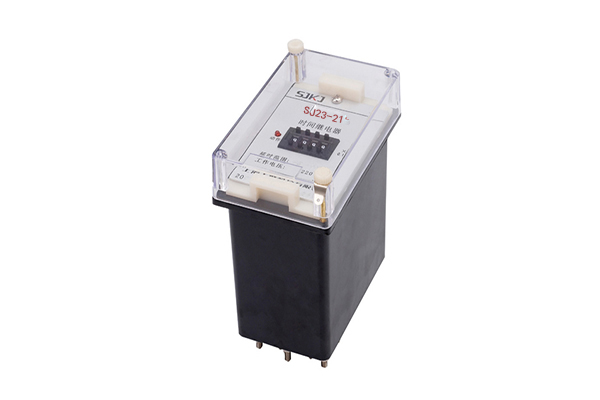

一、SJ23-21时间继电器

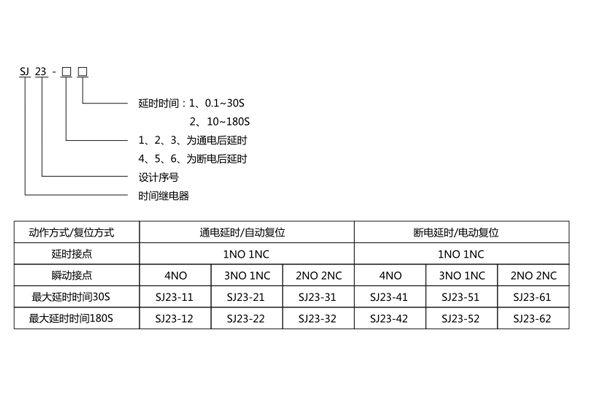

型号命名及含义

二、SJ23-21时间继电器概述

 SJ23-21空气式时间继电器(以下简称延时继电器) , 适用交流50或60Hz电压至660V或直流电压至220V的控制电路作为控制时间的元
件,以延时接通或分断电路。

三、SJ23-21时间继电器技术参数

●时间继电器符合IEC947标准及GB14048标准。

●额定控制容量:交流300VA ,直流60W (延时头组件30W )。

●继电器线圈电压等级:交流380V、220V、110V、 48V、36V. 24V ,直流220V、110V、 60V、 48V、24V、 12V.

●接点**工作电流:交流380V时为0.79A ,直流220V时为0.27A (瞬动)及0.14A (延时)。

●延时重复误差:≤9%。

●工作电压:交流为85~110% ,释放电压20~70% ;直流工作电压为80~110% ,释放电压为10~ 70%。

●机械寿命不低于500万次,电寿命100万次。

四、SJ23-21时间继电器

结构简介

 SJ23-21时间继电器有继电器主体和延时头主件两大部分组成。继电器主体是一个具有4个瞬时动作接 点的控制继电器。延时头主件又有

具有较高的延时精度。
气动延时机构,延时动作接点及传动构件等三部分构成。本系列时间继电器为空气式延时继电器,采用“平面型圆盘可调空气道延时结构”

五、SJ23-21时间继电器简述

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。

时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。

六、SJ23-21时间继电器

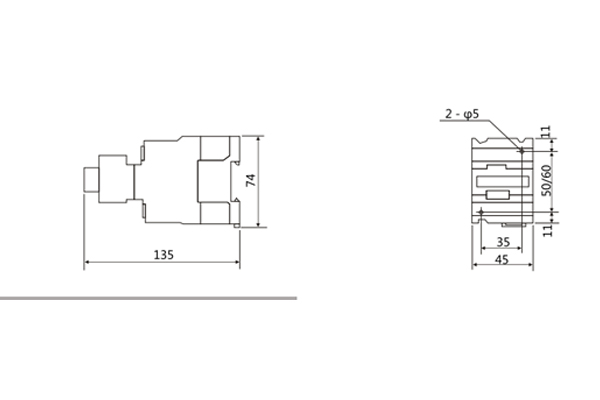

外形及开孔尺寸

上海上继科技有限公司（专注时间继电器生产厂家）销售热线：021-57233089  QQ：1932551438

（以上内容仅供参考，上海上继科技有限公司有最终解释权}
