SJ23-31时间继电器安装及开孔尺寸-上海上继科技有限公司

一、SJ23-31时间继电器简述

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。

时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。

二、SJ23-31时间继电器使用注意

1、要保持时间继电器的清洁，否则误差会增大。

2、用前检查电源电压与频率是否与时间继电器的电压与频率相符。

3、根据用户要求选择时间继电器的控制时间的长短。

4、流产品要注意按电路图接线，注意电源的极性。

5、尽量避免在振动明显、阳光直射、潮湿及接触油的场合使用。

三、SJ23-31时间继电器分类

按其工作原理的不同，时间继电器可分为空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。

(1)空气阻尼式时间继电器利用空气通过小孔时产生阻尼的原理获得延时。其结构由电磁系统、延时机构和触头三部分组成。电磁机构为双口直动式，触头系统为微动开关，延时机构采用气囊式阻尼器。

(2)电子式时间继电器

电子式时间继电器是利用RC电路中电容电压不能跃变，只能按指数规律逐渐变化的原理，即电阻尼特性获得延时的。

特点：延时范围广，最长可达3600 S，精度高，一般为5%左右，体积小，耐冲击震动，调节方便。

(3)电动机式时间继电器

电动机式时间继电器是利用微型同步电动机带动减速齿轮系获得延时的。

特点：延时范围宽，可达72小时，延时准确度可达1%，同时延时值不受电压波动和环境温度变化的影响。

电动机式时间继电器的延时范围与精度是其他时间继电器无法比拟的，其缺点是结构复杂、体积大、寿命低、价格贵，准确度受电源频率影响。

(4)电磁式时间继电器。电磁式时间继电器是利用电磁线圈断电后磁通缓慢衰减的原理使磁系统的衔铁延时释放而获得触点的延时动作原理而制成的，它的特点是触点容量大，故控制容量大，但延时时间范围小．精度稍差，主要用于直流电路的控制中。

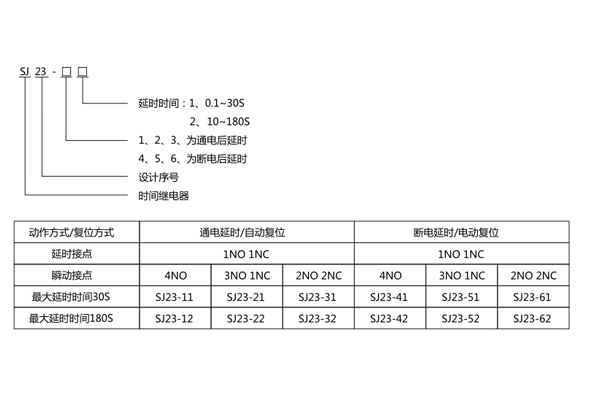

四、SJ23-31时间继电器

型号命名及含义

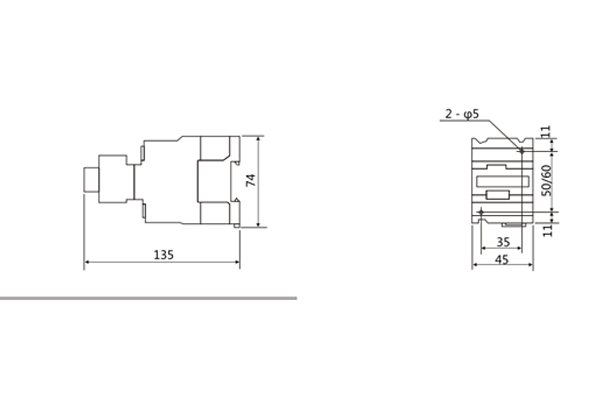

五、SJ23-31时间继电器

外形及开孔尺寸

上海上继科技有限公司（专注时间继电器生产厂家）销售热线：021-57233089  QQ：1932551438

（以上内容仅供参考，上海上继科技有限公司有最终解释权}
