一、SJ23-52时间继电器分类

按其工作原理的不同，时间继电器可分为空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。

(1)空气阻尼式时间继电器利用空气通过小孔时产生阻尼的原理获得延时。其结构由电磁系统、延时机构和触头三部分组成。电磁机构为双口直动式，触头系统为微动开关，延时机构采用气囊式阻尼器。

(2)电子式时间继电器

电子式时间继电器是利用RC电路中电容电压不能跃变，只能按指数规律逐渐变化的原理，即电阻尼特性获得延时的。

特点：延时范围广，最长可达3600 S，精度高，一般为5%左右，体积小，耐冲击震动，调节方便。

(3)电动机式时间继电器

电动机式时间继电器是利用微型同步电动机带动减速齿轮系获得延时的。

特点：延时范围宽，可达72小时，延时准确度可达1%，同时延时值不受电压波动和环境温度变化的影响。

电动机式时间继电器的延时范围与精度是其他时间继电器无法比拟的，其缺点是结构复杂、体积大、寿命低、价格贵，准确度受电源频率影响。

(4)电磁式时间继电器。电磁式时间继电器是利用电磁线圈断电后磁通缓慢衰减的原理使磁系统的衔铁延时释放而获得触点的延时动作原理而制成的，它的特点是触点容量大，故控制容量大，但延时时间范围小．精度稍差，主要用于直流电路的控制中。

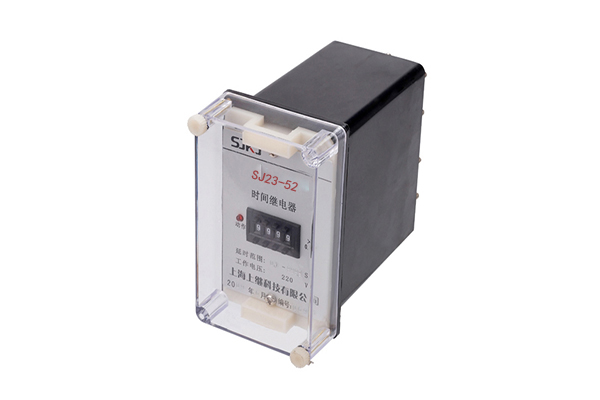

二、SJ23-52时间继电器

外形及开孔尺寸

三、SJ23-52时间继电器技术参数

●时间继电器符合IEC947标准及GB14048标准。

●额定控制容量:交流300VA ,直流60W (延时头组件30W )。

●继电器线圈电压等级:交流380V、220V、110V、 48V、36V. 24V ,直流220V、110V、 60V、 48V、24V、 12V.

●接点**工作电流:交流380V时为0.79A ,直流220V时为0.27A (瞬动)及0.14A (延时)。

●延时重复误差:≤9%。

●工作电压:交流为85~110% ,释放电压20~70% ;直流工作电压为80~110% ,释放电压为10~ 70%。

●机械寿命不低于500万次,电寿命100万次。

四、SJ23-52时间继电器

结构简介

 SJ23-52时间继电器有继电器主体和延时头主件两大部分组成。继电器主体是一个具有4个瞬时动作接 点的控制继电器。延时头主件又有

具有较高的延时精度。
气动延时机构,延时动作接点及传动构件等三部分构成。本系列时间继电器为空气式延时继电器,采用“平面型圆盘可调空气道延时结构”

五、SJ23-52时间继电器

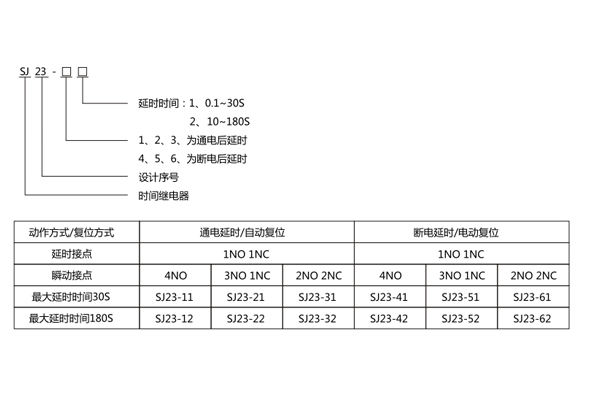

型号命名及含义

六、SJ23-52时间继电器概述

 SJ23-52空气式时间继电器(以下简称延时继电器) , 适用交流50或60Hz电压至660V或直流电压至220V的控制电路作为控制时间的元

件,以延时接通或分断电路。

七、SJ23-52时间继电器使用注意

1、要保持时间继电器的清洁，否则误差会增大。

2、用前检查电源电压与频率是否与时间继电器的电压与频率相符。

3、根据用户要求选择时间继电器的控制时间的长短。

4、流产品要注意按电路图接线，注意电源的极性。

5、尽量避免在振动明显、阳光直射、潮湿及接触油的场合使用。
