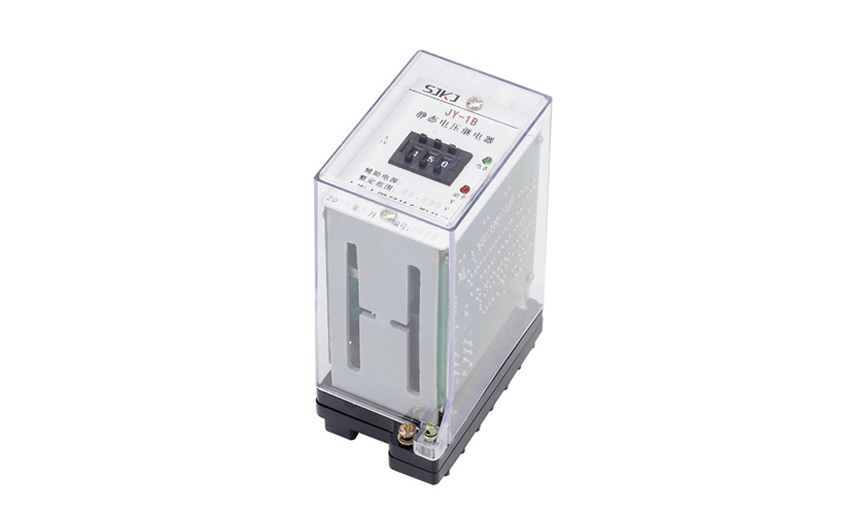

一、JY-1B/2电压继电器的概述

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、JY-1B/2电压继电器的技术数据

1.额定值

a) 额定交流电压： 100V， 400V;

b) 频率： 50Hz; c) 额定辅助直流电压：48V, 110V, 220V。

2.整定范围：1 ~240V; 40 ~ 440V。

3.动作时间

a) 过电压－1.2倍整定值时： 动作时间不大于50ms;

b) 低电压－0.8倍整定值时： 动作时间不大于50ms。

4.返回时间

a) 过电压－电压瞬时变化从1.2倍整定值至零时不大于50ms;

b) 低电压－电压瞬时变化从0.8倍至1.2倍整定值时不大于50ms。

5.动作一致性：不大于1%。

6.定值误差：不大于±5%。

7.返回系数：过电压不小于0.9,低电压不大于1.1。

8.功耗

交流功耗：额定电压时，不大于1VA。

直流功耗：在额定辅助直流电压下，继电器动作前功耗不大于3Ｗ，动作后功耗不大于6Ｗ。

9.触点功能 当时间常数为5ms的电感性负载时，继电器触点断开容量为交流电压250V时，电流不大于2A，直流电压为24V时，电流不大于5A。(JY- 1A: 在时间常数为40ms的直流有感电路中，电压不大于250V，电流不大于1A，触点断开容量为30W)。

10.工作条件

a) 大气压为80kPa－106kPa;

b) 环境温度-10℃－+50℃;

c) 空气相对湿度不高于90%(月平均**温度20℃);

d) 使用地方不允许有较强的外磁感应强度；

e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体；

f) 使用地方不允许有爆炸危险及充满尘埃的介质；

g) 使用地方不允许有较严重的霉菌存在；

h) 使用地方不允许有较强的振动与冲击；

i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸汽。

11.绝缘电阻 继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘电阻不小于300MΩ。

12.介质强度 继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘强度，应能承受2kV,50Hz交流电压，历时1min无闪络 与击穿现象。同 组接点间应能承受1kV,50Hz交流电压，历时1min无闪络与击穿现象。

13.抗干扰性能 符合GB7261和GB6261《静态继电器及保护装置的电气干扰试验》。

三、JY-1B/2电压继电器的原理

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式)，用薄码进行整定。

当被测量的交流电压经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压 Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

四、JY-1B/2电压继电器的整定误差

a、在整定范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

五、JY-1B/2电压继电器的开孔尺寸
