JY-ZA电压继电器原理及接线图-上海上继科技有限公司

一、JY-ZA直流高低值电压继电器的用途

JY-ZA直流高低值电压继电器为直流电压自动调节测试元件,适用于电力保护系统, 镍隔电池屏等直流电压监视配套使用。

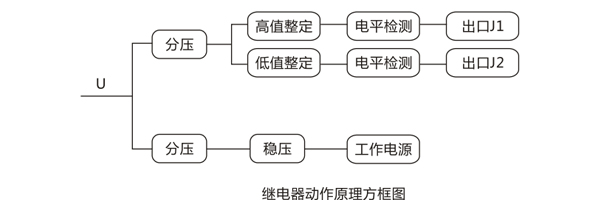

二、JY-ZA直流高低值电压继电器的原理

正常情况下,高值整定回路输出电压小于门槛电压,继电器J1不动作,指示灯不亮,低值整定回路输出电压不大于门槛电压,继电器J2动作,动作断路断开,指示灯不亮。

当被监视的输出电压的变休超过继电器的整定范围时(过高或过低) ,继电器的动合(高值)或动断(低值)触点接通控制回路, 发出信号,即高值整定回路输出电压大于门相监电压,动合触点闭合,指示灯完 ,低值整定回路输出电压不小于门槛电压,动断触点闭合,指示灯亮。

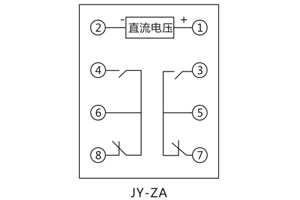

三、JY-ZA直流高低值电压继电器的接线图

四、JY-ZA直流高低值电压继电器的开孔尺寸

五、JY-ZA直流高低值电压继电器的介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）、50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。
