JY-DB/3电压继电器技术数据及原理-上海上继科技有限公司

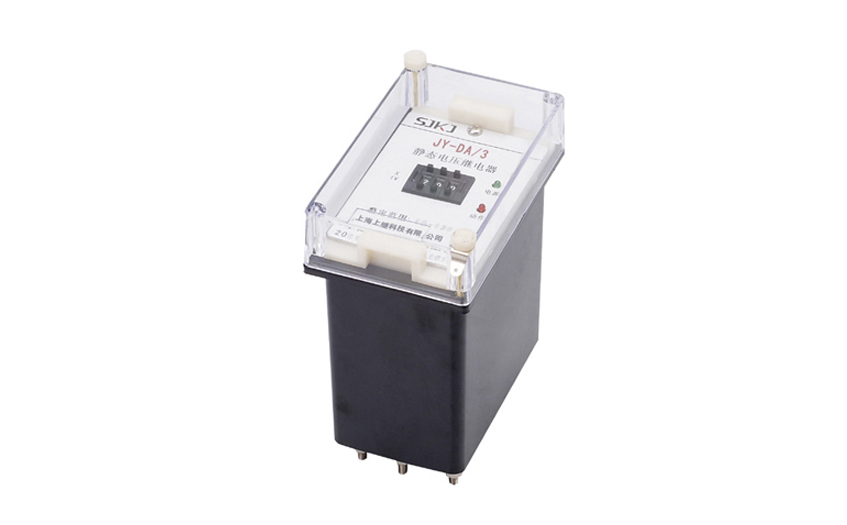

一、JY-DB/3电压继电器的概述

JY-DB/3集成电路直流电压继电器用于直流继电保护装置中，监视直流电压，作为过电压保护或欠电压闭锁启动元件， 本继电器为集成电路型，采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高等优点。

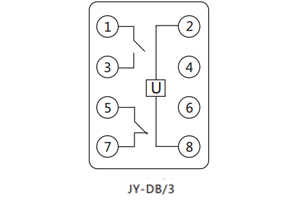

二、JY-DB/3电压继电器的接线图

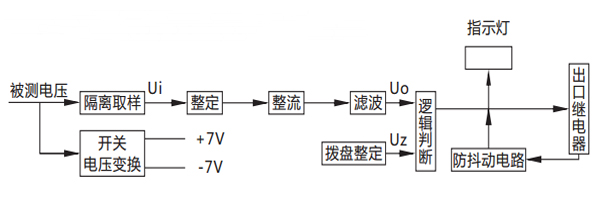

三、JY-DB/3电压继电器的原理

被测电压经过电阻分压取样，得到与被测电压成比例的取样电压Ui，Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回将Uo 与门坎电压Uz进行比较。对欠电压继电器，若Uo＞Uz，则出口继电器不动作；若Uo＜Uz，则出口继电器动作。对过电压继电器，若 Uo＜Uz，则出口继电器不动作；若Uo＞Uz，则出口继电器动作。

四、JY-DB/3电压继电器的技术数据

电压整定范围：60V~300V。

功耗：小于3W（出口继电器动作后）。

动作时间：欠电压继电器：0.5倍整定值的动作时间不大于20mS。

过电压继电器：1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。

返回系数：欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.97~0.94。

整定误差：额定值在10V至**值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%。

触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，继电器触点可长期接通5A。

电寿命：不低于105次。

机械寿命：不低于106次。

介质强度：继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件：温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

抗干扰性能：继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

五、JY-DB/3电压继电器的动作可靠性

a. 在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。

b. 当对线圈突然施加1.75倍的整定电压激励量时，其动合触点应无抖动地闭合。

c. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。
