JY-B/4DK电压继电器原理及安装尺寸-上海上继科技有限公司

一、JY-B/4DK无辅源电压继电器的概述

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

二、JY-B/4DK无辅源电压继电器的原理

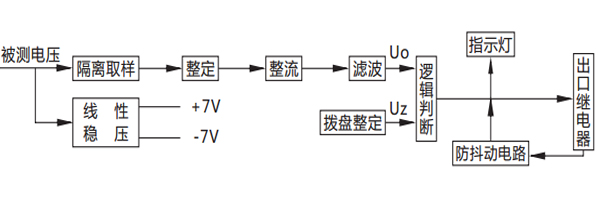

被测电压经过隔离取样后,得到与被测电压成比例的取样电压Ui、Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回路将Uo 与门坎电压Uz进行比较。若Uo＜Uz，则出口继电器不动作；若Uo＞Uz，则出口继电器动作。欠电压在欠电压状态下动作指示灯发光 过电压在过电压状态下动作指示灯发光。

三、JY-B/4DK无辅源电压继电器的结构

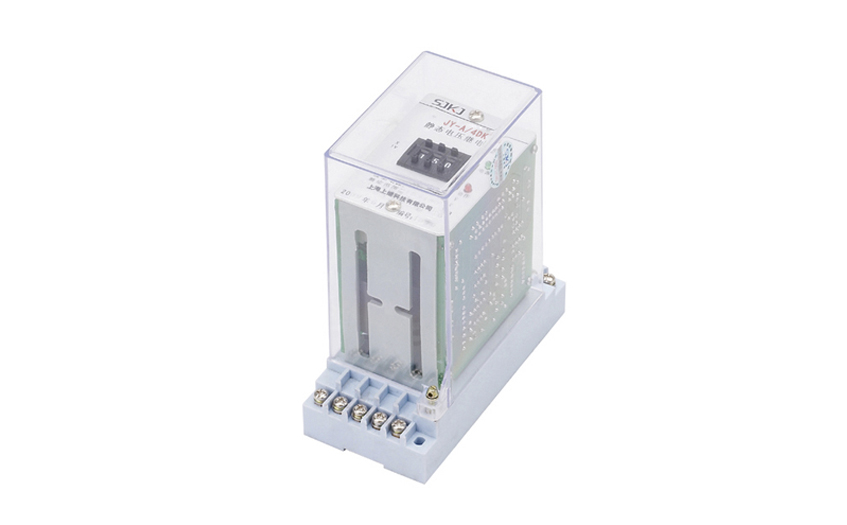

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

四、JY-B/4DK无辅源电压继电器的整定方法

本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。列如：三位数字是220，即 为220V。由于本系列继电器采用电源电激式，只要电压符合即可，被测电压无须考虑串、并接法，只要按接线图接入即可。

五、JY-B/4DK无辅源电压继电器的安装尺寸
