JY-B/2DK/220电压继电器原理及参数-上海上继科技有限公司

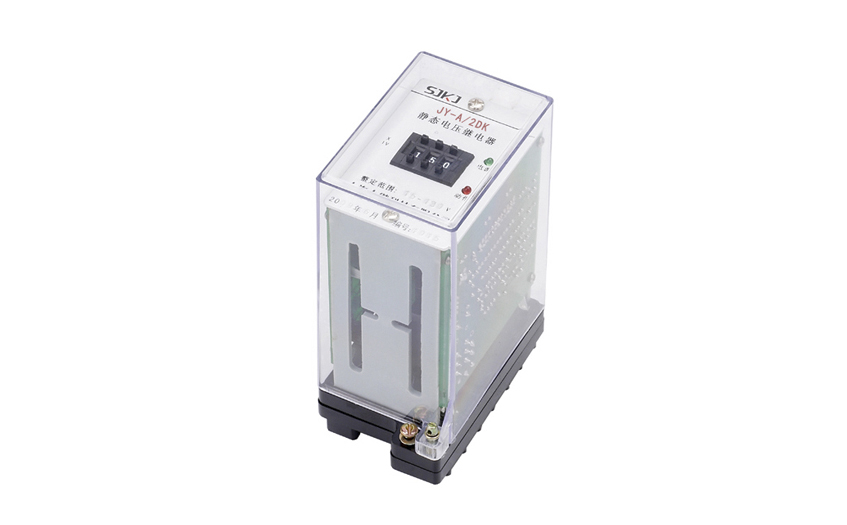

一、JY-B/2DK/220无辅源电压继电器的用途

JY-B/2DK/220无辅源电压继电器不需辅助电源继电器用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。 本继电器为集成电器型，采用三位拨码开关整定电压值直观方便精度高、功耗小、无抖动、动作快、返回系数高。完全可代替DJ-100、 DY-20C、DY-30电磁型电压继电器，还增加了SJ-4新型壳体，35mm标准导轨安装，外形紧凑，安装方便等优点。

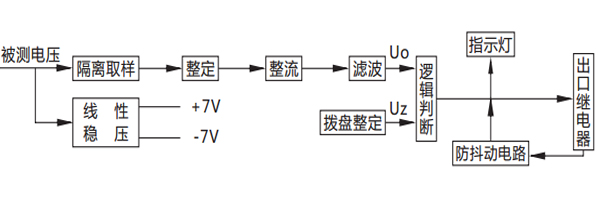

二、JY-B/2DK/220无辅源电压继电器的原理

被测电压经过隔离取样后,得到与被测电压成比例的取样电压Ui、Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回路将Uo 与门坎电压Uz进行比较。若Uo＜Uz，则出口继电器不动作；若Uo＞Uz，则出口继电器动作。欠电压在欠电压状态下动作指示灯发光 过电压在过电压状态下动作指示灯发光。

三、JY-B/2DK/220无辅源电压继电器的整定方法

本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。列如：三位数字是220，即 为220V。由于本系列继电器采用电源电激式，只要电压符合即可，被测电压无须考虑串、并接法，只要按接线图接入即可。

四、JY-B/2DK/220无辅源电压继电器的参数

电压整定范围：19V-130V或40V-260V，过电压有80-440V。

功耗：**功耗不大于5W。

动作时间：欠电压继电器：0.5倍整定值的动作时间不大于20mS。 过电压继电器：1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。

返回时间：欠电压继电器返回时间不大于27mS；过电压继电器返回时间不大于27mS。

返回系数：欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.93~0.97。

整定误差：额定值在19V至**值范围内，整定误差不大于2%；在极限温度下，19V以上任一整定值的误差不大于3%。

触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于 250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。

电寿命：不低于106次。

机械寿命：不低于106次。

介质强度：继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件：温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

抗干扰性能：继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

五、JY-B/2DK/220无辅源电压继电器的开孔尺寸
