一、JY-B/2DK/002无辅源电压继电器的用途

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

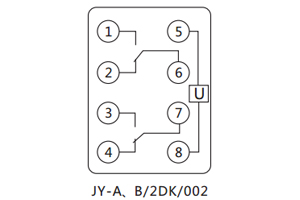

二、JY-B/2DK/002无辅源电压继电器的接线图

三、JY-B/2DK/002无辅源电压继电器的原理

被测电压经过隔离取样后,得到与被测电压成比例的取样电压Ui、Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回路将Uo 与门坎电压Uz进行比较。若Uo＜Uz，则出口继电器不动作；若Uo＞Uz，则出口继电器动作。欠电压在欠电压状态下动作指示灯发光 过电压在过电压状态下动作指示灯发光。

四、JY-B/2DK/002无辅源电压继电器的结构

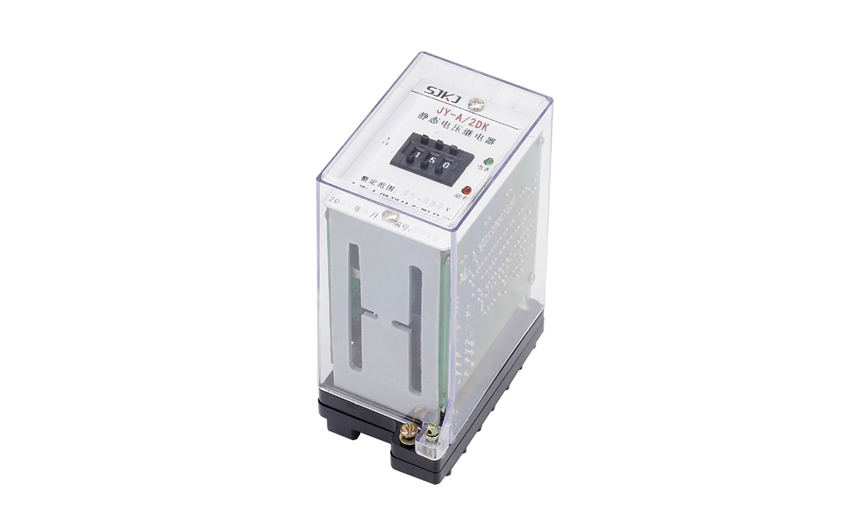

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

五、JY-B/2DK/002无辅源电压继电器的整定误差

a、在整定范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内，任一整定值整定误差的绝对值应不大于4%。
