JZY-216中间继电器技术条件及接线图-上海上继科技有限公司

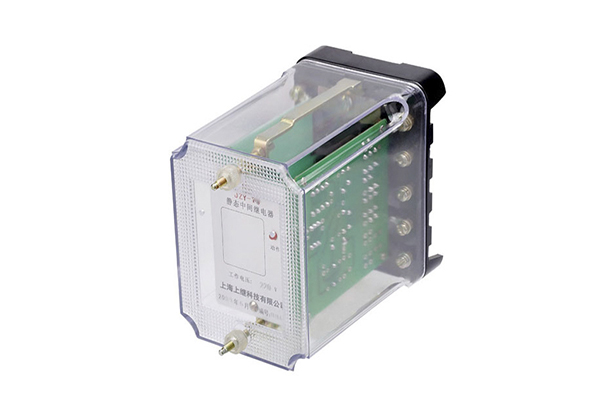

一、JZY-216静态中间继电器

特点

1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成，防潮、防尘、不断线，可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。

2.功耗小，温升低，不需外附大功率电阻，可任意安装及接线方便。

3.继电器触点容量大，工作寿命长。

4.继电器动作后有发光管指示，便于现场观察。

5.延时只需用面板上的拨码开关整定，延时精度高，延时范围可在0.02-5.00S任意整定。

二、JZY-216静态中间继电器

型号含义

静态中间继电器有JZJ(HZJ)、JZY(HZY)、JZL(HZL)、 JZB (HZB)、JZS(HZS)等型号

其中，JZ和HZ表示静态中间继电器。第三位字母:J表示交流工作电压，Y表示直流工作电压，L表示电流工作，B表示带保持，S表示带延时)

随着继电器所用场合的不断增加，继电器的工艺也在不断改进，静态中间继电器也逐渐朝着轻巧，安装方便的方向发展。RZY、RZYJ、RZF、RZE系列欧规标准的导轨式静态中间继电器，壳体体积小，重量只有200-350g、可无限拼装，触点易于扩展，可直接安装在开关柜35mm导轨条上，从而提高了安装密度，方便接线。

用途JZS-7系列静态可调延时中间继电器用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触点容量。可根据需要自由调节通电延时或断电延时的时间。2

主要性能本系列产品为静态储能延时型中间继电器，通电瞬间电容储能，继电器通过数字电路根据用户设定去控制中间继电器断开或动作，从而达到延时目的。具有下列特点:1、采用高性能密封继电器。防潮，防尘，不断线，可靠性高。2、继电器动作后有灯光指示，有电源指示。3、继电器的电气寿命和机械寿命长。4、触点容量大，触点接触电阻小。5、绝缘耐压水平高。

继电器额定值额定电压值:6V，12V，24V，48V，110V，220V

AC、DC;380VAC。 触点容量在电压不大于250V，功率因数COSφ为1.0的交流电路中，可分断10A。直流:普通型:接通DC220V，10A;断开DC220V，τ=5mS，50W负载。B型:接通DC220V，10A;断开DC250V，τ=5mS，500W大容量触点，极限容量为1500W。保持值

0.7~1.2倍额定电压，动作延时≤20mS，最小可调返回延时≤20mS。

三、JZY-216静态中间继电器

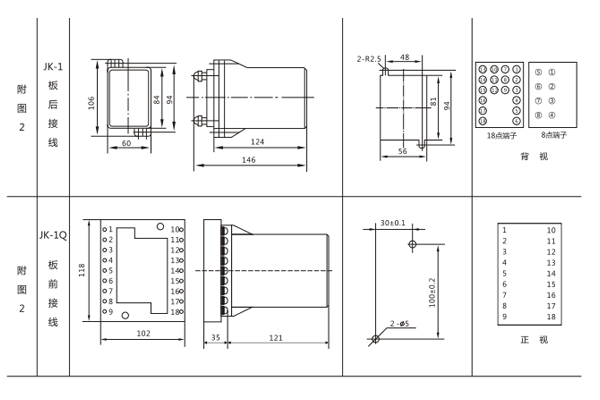

外形及开孔尺寸

四、JZY-216静态中间继电器

主要性能

常规100V和220V的电磁型中间继电器所用导线很细,匝数也多,造成容易断线,可靠性低,动作时间和返回时间本系列中l间继电器采用静态电子控制回路控制多个密封进口中间同时导通或断开。 具有以下性能和特点

1、采用高性能密封继电器、防潮、防尘、不断线、可靠性高。

2、动作电压准确,返回系数高,无抖动,功耗低,多个特点同时动作或返回(可控性100%) 。

3、继电器动作后有灯光指示、有电源指示。

4、继电器的电气寿命和机械寿命长。

5、绝缘耐压水平高。触点容量大,触点接触电阻小。

6、抗干流特性好,可使用于强干扰或电源电压质量很差的场所

五、JZY-216静态中间继电器

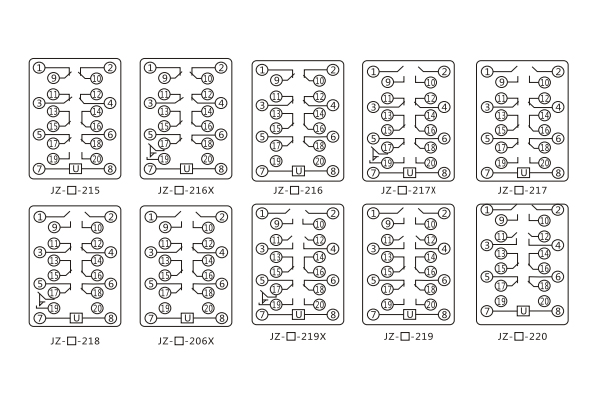

内部接线图及外引接线图
