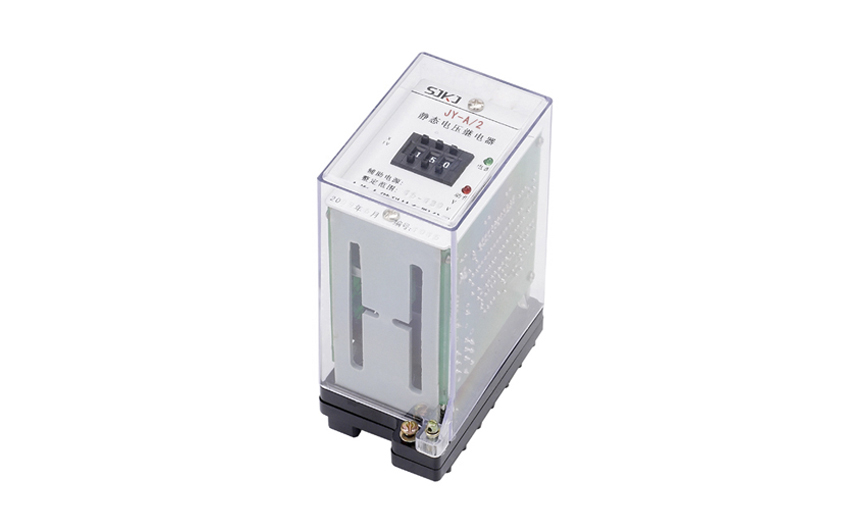

一、JY-B/2电压继电器的概述

JY-B/2集成电路电压继电器用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。当提供辅助电源后，可完全代替DJ-100系列、 DY-20系列、 DY-30系列电磁型电压继电器。

本继电器为集成电路型，采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高。

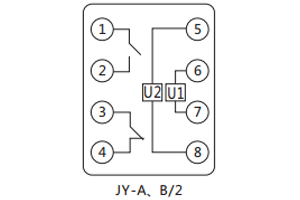

二、JY-B/2电压继电器的接线图

三、JY-B/2电压继电器的绝缘性能

a. 绝缘电阻不小于300MΩ。

b. 介质强度

继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值）、50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。

四、JY-B/2电压继电器的参数

1   电压整定范围10V~399V，其它整定范围可按用户要求定做。

2   辅助电源AC/DC220V、110V、48V

3   功耗交流回路功耗小于2VA（**整定电压值时)；直流回路功耗小于3W（出口继电器动作后)。

4   直流辅助电源允许变换范围0.8~1.15倍额定电压。

5   动作时间  欠电压继电器：0.5倍整定值的动作时间不大于20mS。

                     过电压继电器：1.2倍整定值的动作时间不大于25mS。

                                             2倍整定值的动作时间不大于20mS。

6   返回时间欠电压继电器返回时间不大于27mS；过电压继电器返回时间不大于27mS。

7   返回系数欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.93~0.97。

8   整定误差额定值在10V至**值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%，在辅助电源极限变化范围内，10V以上任一整定值的误差不大于3%。

9   触点容量继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。

10   电寿命不低于105次。

11   机械寿命不低于106次。

12  介质强度  继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

13  绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

14  工作环境条件温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

15  抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

五、JY-B/2电压继电器的动作时间

在1.1倍实测动作值时，过电压继电器的动作时间不大于0.12 s（对DY-32～34/60C不大于0.15 s）；在2倍实测动作值时，动作时间不大于0.04 s（对DY-32～34/60C不大于0.06 s）；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s。
