JY-B/3电压继电器接线图及开孔尺寸-上海上继科技有限公司

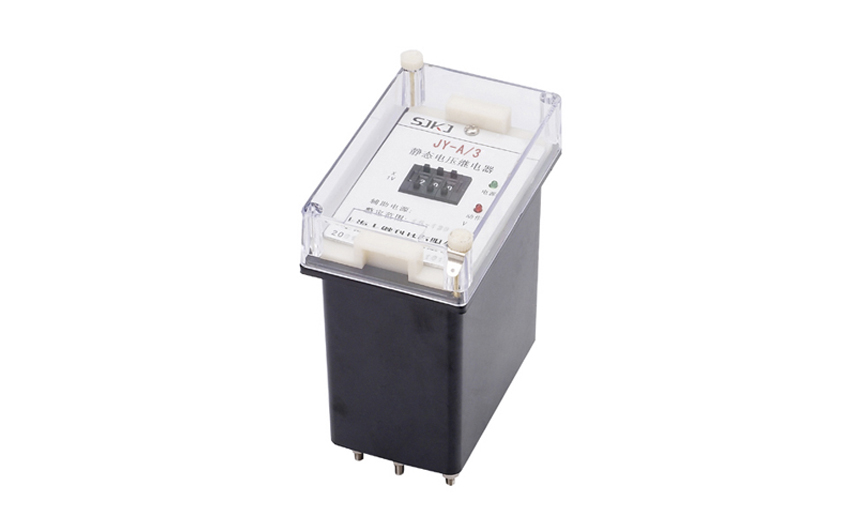

发表时间:2019-07-25 08:32 浏览次数:330 〖返回〗一、JY-B/3电压继电器的介绍
电压继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动原件。
二、JY-B/3电压继电器的整定方法
本继电器采用数字拨盘整定,三位数字从左到右分别为百位、十位、个位,三位数字即为整定的电压。列如:三位数字是220,即为220V。由于本系列继电器采用开关电源,所以辅助电源无须考虑极性,只要电压符合即可,被测电压无须考虑串、并接法,只要按接线图接入即可。

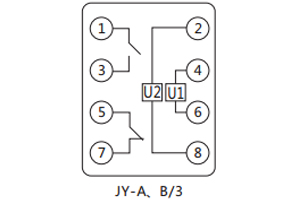

三、JY-B/3电压继电器的接线图
四、JY-B/3电压继电器的绝缘性能
a. 绝缘电阻不小于300MΩ。
b. 介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间,能承受2kV(有效值)、50Hz的交流电压历时1min的试验,而无绝缘击穿或闪络现象。
五、JY-B/3电压继电器的开孔尺寸
