JY-A/4电压继电器技术数据及原理-上海上继科技有限公司

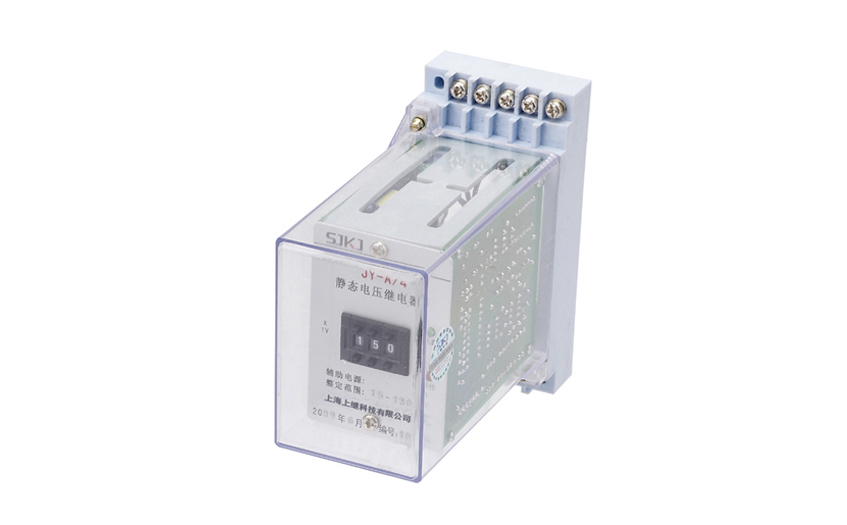

一、JY-A/4电压继电器的说明

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

二、JY-A/4电压继电器的原理

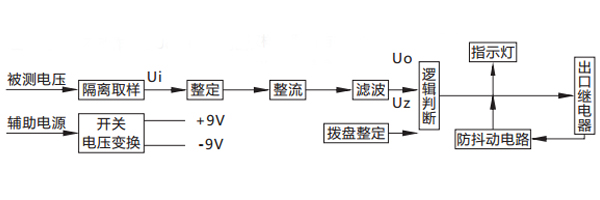

被测电压经过电阻分压取样,得到与被测电压成比例的取样电压Ui , Ui经拨盘整定,再进行整流滤波,得到直流Uo ,逻辑回将Uo与门坎电压Uz进行比较。对欠电压继电器,若Uo> Uz ,则出口继电器不动作;若Uo Uz ,则出口继电器动作。

三、JY-A/4电压继电器的整定方法

本继电器采用数字拨盘整定，三位数字从左到右分别为百位、十位、个位，三位数字即为整定的电压。列如：三位数字是220，即为220V。由于本系列继电器采用开关电源，所以辅助电源无须考虑极性，只要电压符合即可，被测电压无须考虑串、并接法，只要按接线图接入即可。

四、JY-A/4电压继电器的技术数据

1   电压整定范围10V~399V，其它整定范围可按用户要求定做。

2   辅助电源AC/DC220V、110V、48V

3   功耗交流回路功耗小于2VA（**整定电压值时)；直流回路功耗小于3W（出口继电器动作后)。

4   直流辅助电源允许变换范围0.8~1.15倍额定电压。

5   动作时间  欠电压继电器：0.5倍整定值的动作时间不大于20mS。

                     过电压继电器：1.2倍整定值的动作时间不大于25mS。

                                             2倍整定值的动作时间不大于20mS。

6   返回时间欠电压继电器返回时间不大于27mS；过电压继电器返回时间不大于27mS。

7   返回系数欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.93~0.97。

8   整定误差额定值在10V至**值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%，在辅助电源极限变化范围内，10V以上任一整定值的误差不大于3%。

9   触点容量继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。

10   电寿命不低于105次。

11   机械寿命不低于106次。

12  介质强度  继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

13  绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

14  工作环境条件温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

15  抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

五、JY-A/4电压继电器的开孔尺寸
