一、JY-AS/3电压继电器的说明

电压继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

二、JY-AS/3电压继电器的原理

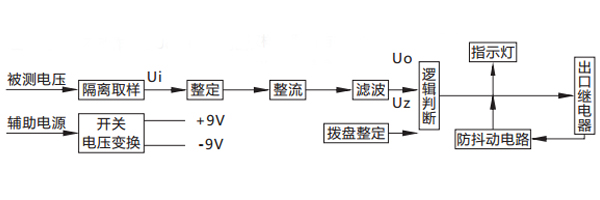

被测电压经过电阻分压取样,得到与被测电压成比例的取样电压Ui , Ui经拨盘整定,再进行整流滤波,得到直流Uo ,逻辑回将Uo与门坎电压Uz进行比较。对欠电压继电器,若Uo> Uz ,则出口继电器不动作;若Uo Uz ,则出口继电器动作。

三、JY-AS/3电压继电器的接线图

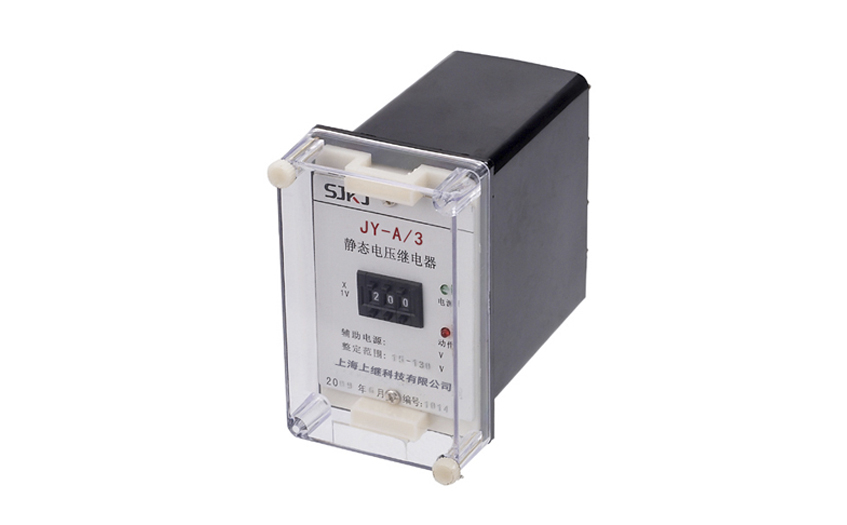

四、JY-AS/3电压继电器的结构

电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

电压继电器磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

电压继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的电流(以A为单位)，对于电压继电器是线圈并联时的电压(以V为单位)。转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

五、JY-AS/3电压继电器的动作时间

在1.1倍实测动作值时，过电压继电器的动作时间不大于0.12 s（对DY-32～34/60C不大于0.15 s）；在2倍实测动作值时，动作时间不大于0.04 s（对DY-32～34/60C不大于0.06 s）；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s。
