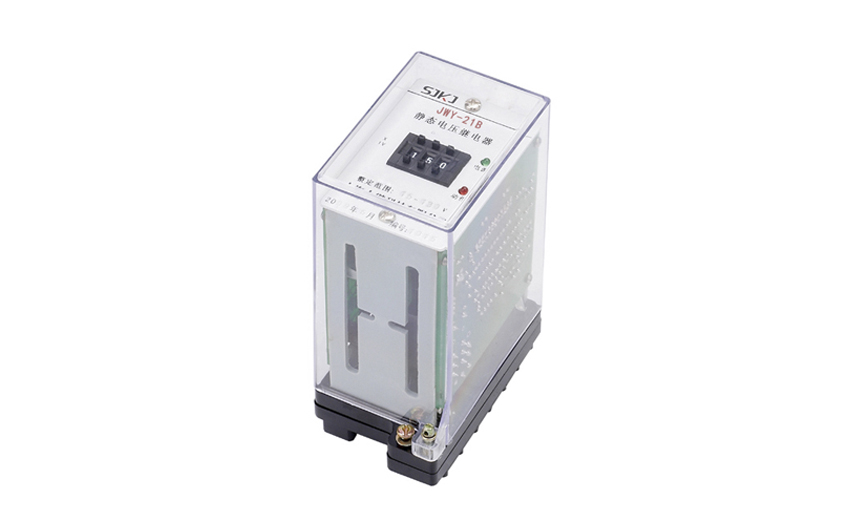

JWY-21A电压继电器原理及开孔尺寸-上海上继科技有限公司

一、JWY-21A电压继电器的说明

电压继电器是输入量、特性量为电压的量度继电器，分为过电压继电器和欠电压继电器。前者由于电压值增加达到整定值而动作，然后处于动后状态；后者由于电压值减少达到整定值而动作，然后处于释放状态。

二、JWY-21A电压继电器的触点性能

a. 触点断开容量：在直流有感（τ= 5ms）回路，U≤250V，I≤2A，为50W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，为250VA。

b. 电寿命：5×10次。

c. 机械寿命为10次。

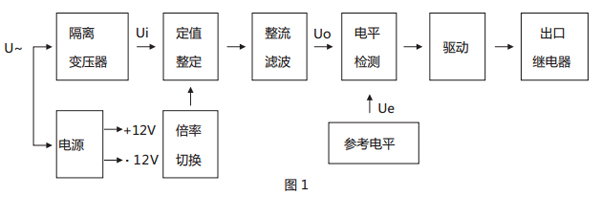

三、JWY-21A电压继电器的原理

本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui， 经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流 电压 Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电 器，若直流电压 Uo 高于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

四、JWY-21A电压继电器的动作时间

a、过电压继电器：1.2倍整定值的动作时间不大于25ms；2倍整定值的动作时间不大于20ms；

b、低电压继电器：0.5倍整定值的动作时间不大于20m。

五、JWY-21A电压继电器的开孔尺寸
