一、JWY-24A电压继电器的概述

JWY-24A无辅助源电压继电器用于发电机，变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。本继电器 为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用无抖动现象，无 需直流辅助电源完全可以替代电磁型电压继电器。

JWY无辅助源电压继电器分为三个系列：JWY-10、JWY-20、JWY-30，可分别替代 DJ-100、DY-20C、DY-30等系列电磁型 电压继电器。JWY 系列集成电路电压继电器采用拨码开关整定电压值，用数字倍率开关切换，改变后无需校验。

二、JWY-24A电压继电器的技术数据

1、交流额定值：100V/50Hz

2、过载能力：交流回路允许长期接通1.2倍额定值。

3、电压整定范围：15-240V、80-440V，级差为1V。

4、功率消耗： a、交流回路功耗小于1.5VA(交流额定值100V时)

5、整定误差

a、在整定范围内，整定平均误差的绝对值不大于3%，平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于的4%。

c、在-10℃~50℃的温度下，任一整定点误差的绝对值应不大于整定值的4%。

6、动作时间

a、过电压继电器：1.2倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms；

7、返回系数

a、过电压继电器返回系数为0.85~0.95；

b、低电压继电器返回系数为1.02~1.12。

8、返回时间：不大于27ms。

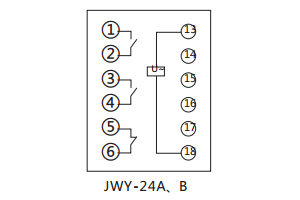

三、JWY-24A电压继电器的接线图

四、JWY-24A电压继电器的动作可靠性

a. 在动作电压或返回电压下，继电器动作过程中的可动系统不应停滞在中间位置。

b. 当对线圈突然施加1.75倍的整定电压激励量时，其动合触点应无抖动地闭合。

c. 当无外来碰撞和振动，继电器的整定值整定在铭牌中部（或大于中部整定值）时，过电压继电器激励量为整定电压的0.6倍，继电器的动断触点应可靠地闭合，动合触点应可靠地断开；低电压继电器激励量不低于整定电压的1.5倍，继电器的动断触点应可靠地断开，在0.6倍的整定电压（或更低）时，继电器的动断触点应可靠地闭合。

五、JWY-24A电压继电器的开孔尺寸
